52 18 ...

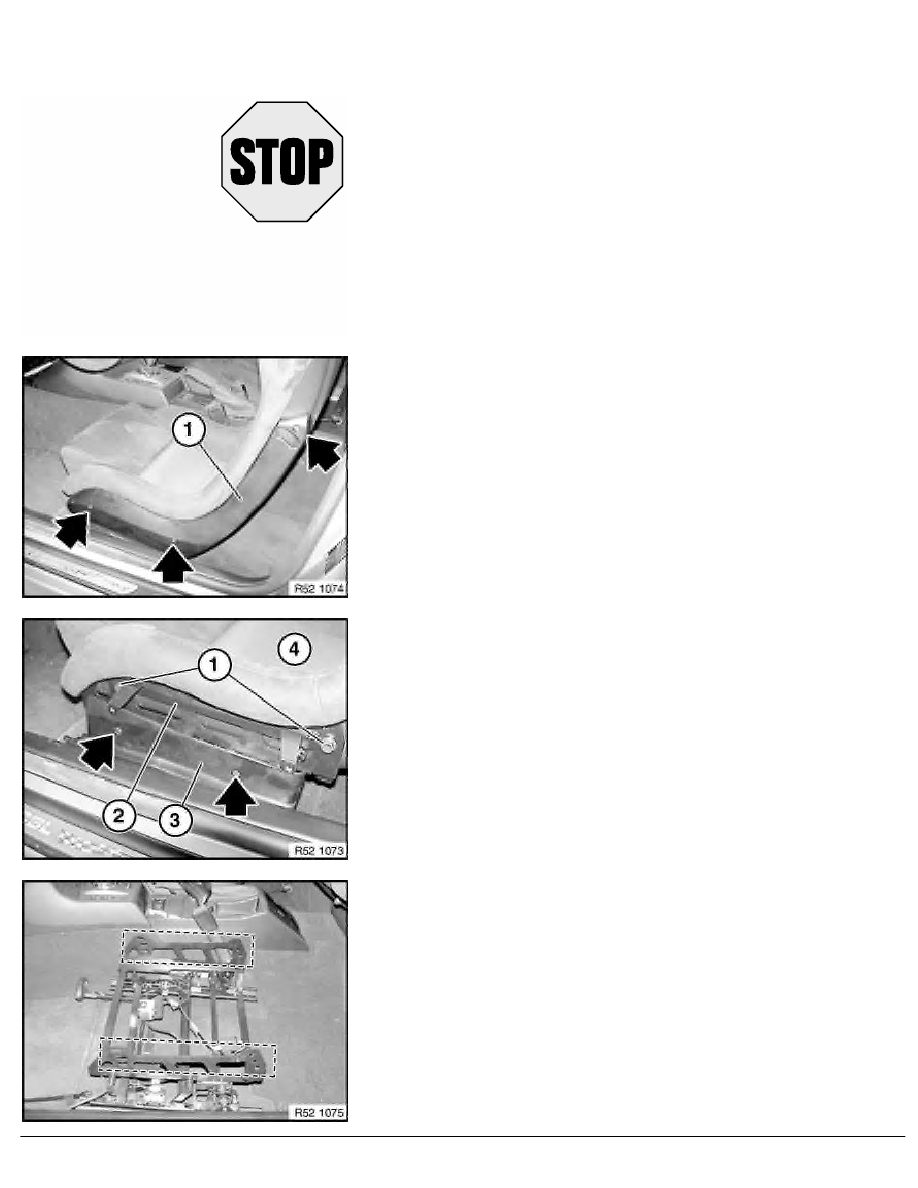

Adjusting height and tilt of racing bucket (M3
CSL)

Warning!

Read and comply with safety regulations for handling airbag
modules and pyrotechnical belt tensioners.

Incorrect or improper handling may trigger the pyrotechnical
belt tensioner or side airbag and thereby cause injury.

Unfasten screws.

Remove trim for unlocking racing bucket (1).

If necessary, release screws and remove lower trim for seat
rail (3).

Release screws (1) on racing bucket on inside and outside and
remove retaining bar (2).

Remove racing bucket (4).

The height and tilt of the racing bucket are individually adjustable.

Installation:

Make sure racing bucket is correctly installed.

RA  Adjusting height and tilt of racing bucket (M3 CSL)

BMW AG - TIS

17.02.2013  00:53

Issue status (12/2007) Valid only until next DVD is issued
