Important!

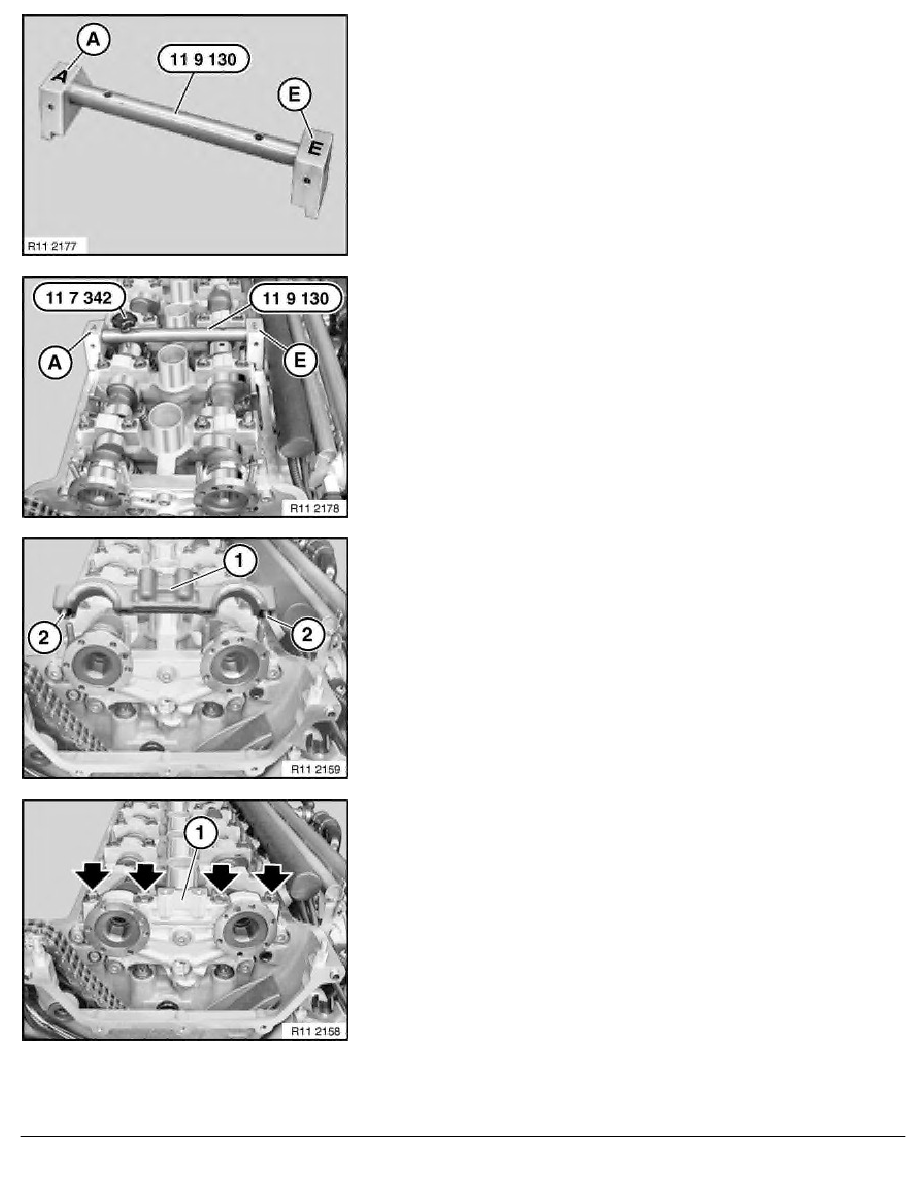

Pay attention to installation direction of special tool
11 9 130 .

(A) Exhaust side

(E) Inlet side

Exhaust side:

Attach special tool  11 9 130  to cylinder head.

Align exhaust camshaft at hexagon until special tool  11 7 342
can be joined by means of special tool  11 9 130  in locating
bore.

special tool  11 9 130  must rest flat on cylinder head.

Remove special tool  11 9 130  and special tool  11 7 342 .

Note:

Inlet and exhaust camshafts have a joint thrust bearing flange (1)
at 1st bearing seat.

Check dowel sleeves (2) for damage and correct installation
position.

Observe installation direction:

Fit thrust bearing flange (1) as shown in illustration.

Align thrust bearing flange (1) by hand until it is secured to
cylinder head by means of adapter sleeves.

Install nuts of thrust bearing flange (1).

Manually tighten nuts and then tighten down from in 1/2 turn
increments.

RA  Replacing camshafts (S54)
