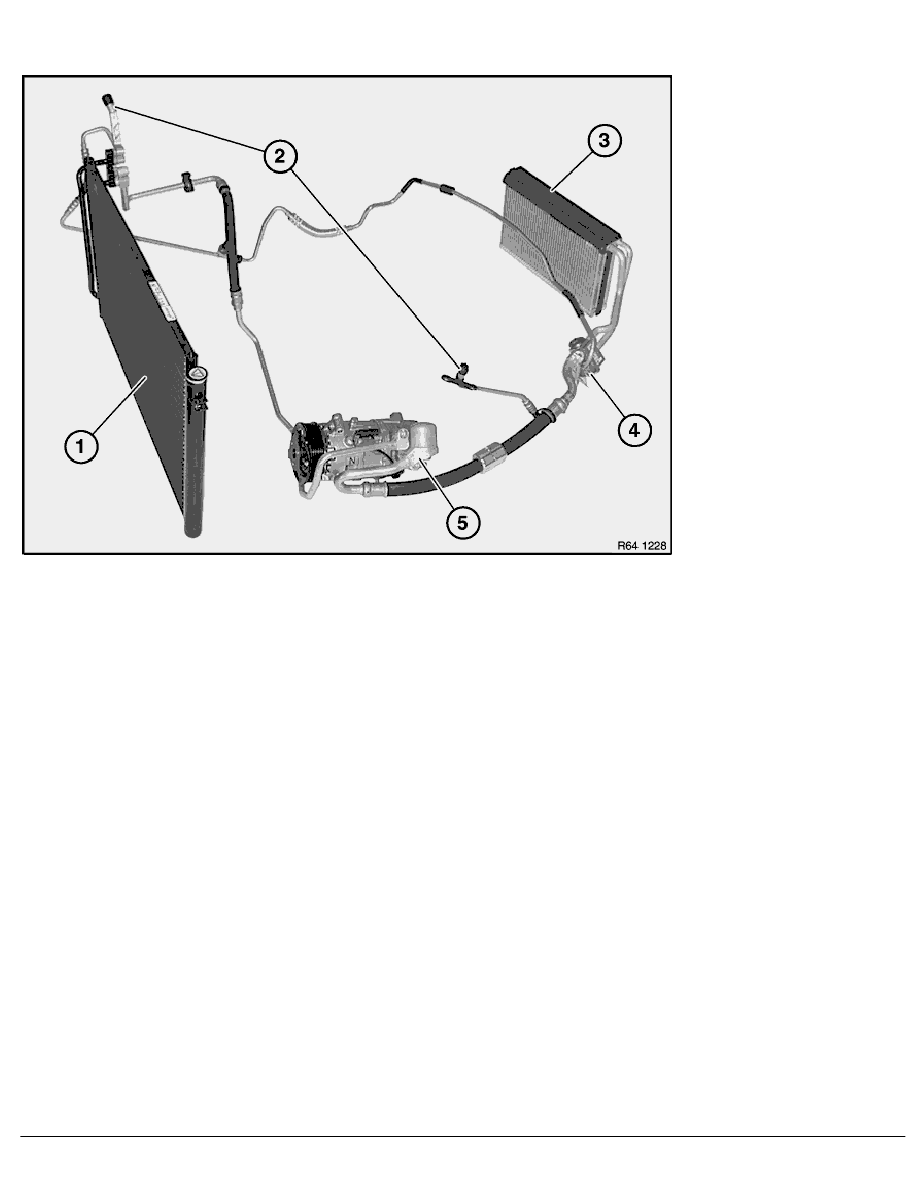

Overview of A/C circuit components

1

Condenser

4

Expansion valve

2

Line connections, high-/low-pressure line

5

Refrigerant compressor

3

Evaporator

RA  Overview of A/C circuit components
