Note:

Coupling fastener must not be screwed into place for adjustment work (barrel screws move freely).

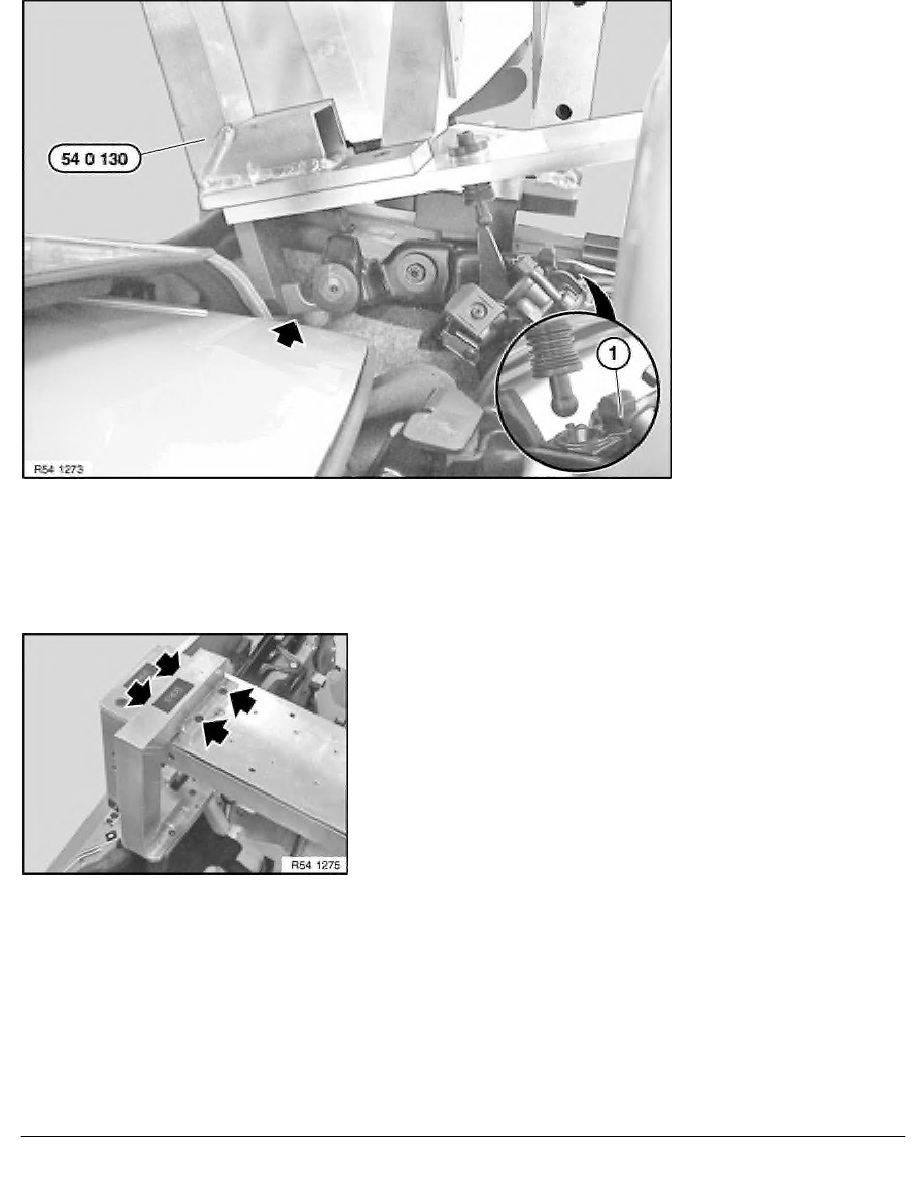

Slacken screw for rubber stop (1) and pull back.

Insert special tool  54 0 130  in coupling fastener.

Screw gauge for coupling fastener  54 0 131  on left and
54 0 132  right onto basic gauge with special tool  00 9 251 .

Tightening torque: 6 Nm

RA  Gauging coupling fastener (without removing and installing roof module)
