Installation:

Check seal for correct seating.

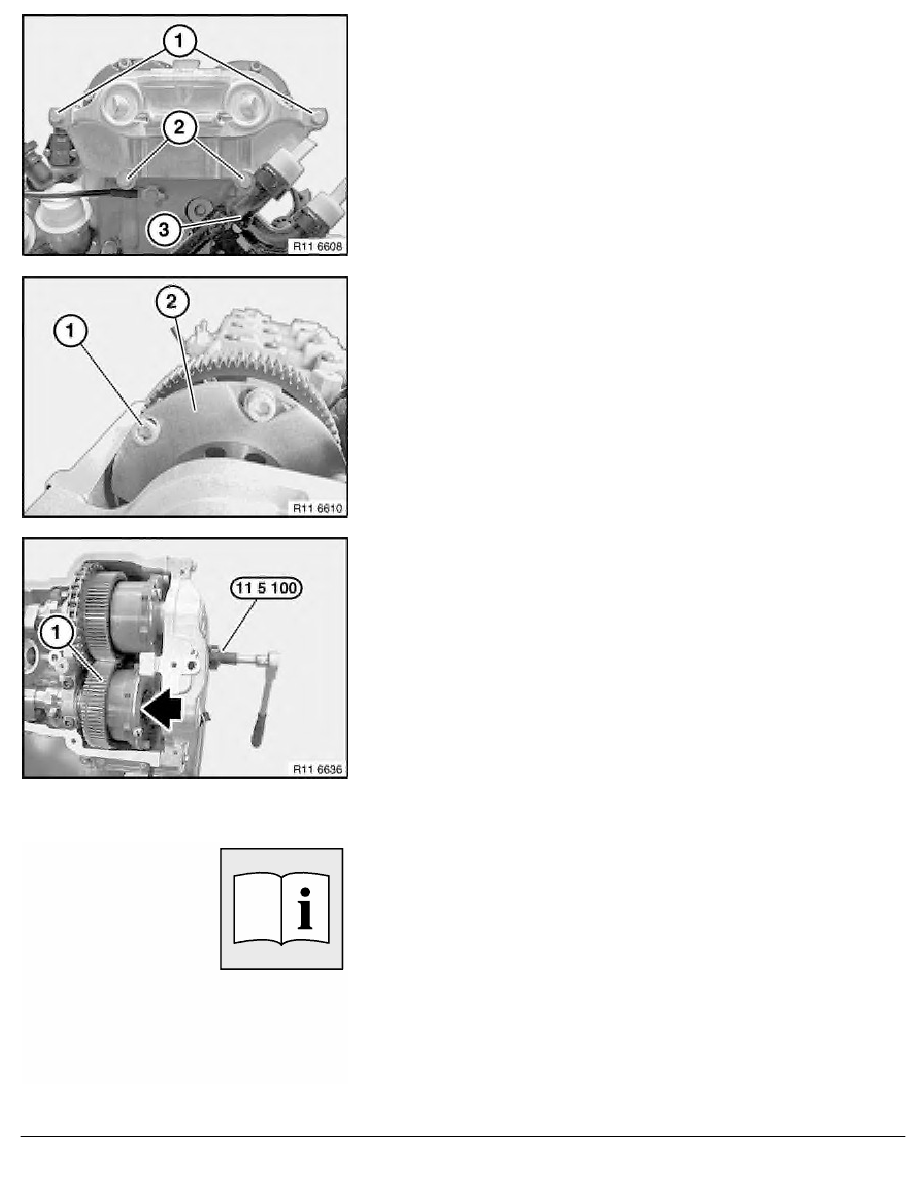

Secure VANOS adjustment unit with screws (1 and 2).

Tighten down hexagon socket screws with and without washers
to 10 Nm .

Installation:

Mark all screws which are already tightened down with a coloured
dot.

Important!

Remove all special tools - risk of damage.

Continue cranking engine at hexagon head or with special tool
11 5 100  120

°°°°

 camshaft until further hexagon sockets screws

can be inserted on the VANOS gear and tighten to 10 Nm .

Note:

First both the inlet camshafts are moved when the engine is
cranked.

Both exhaust VANOS camshafts are moved in the direction of the
arrow (retard stop).

Illustration shows cyl. 1 to 5.

Check timing.

Assemble engine.

RA  Removing and installing / replacing right inlet VANOS gear (S85)
