BMW Workshop Service and Repair Manuals

84 10 050

Removing and installing (replacing) USB hub

Important!

Read and comply with notes on protection against
electrostatic damage (ESD protection).

Necessary preliminary tasks:

•

Remove hands-free charging electronics (High)

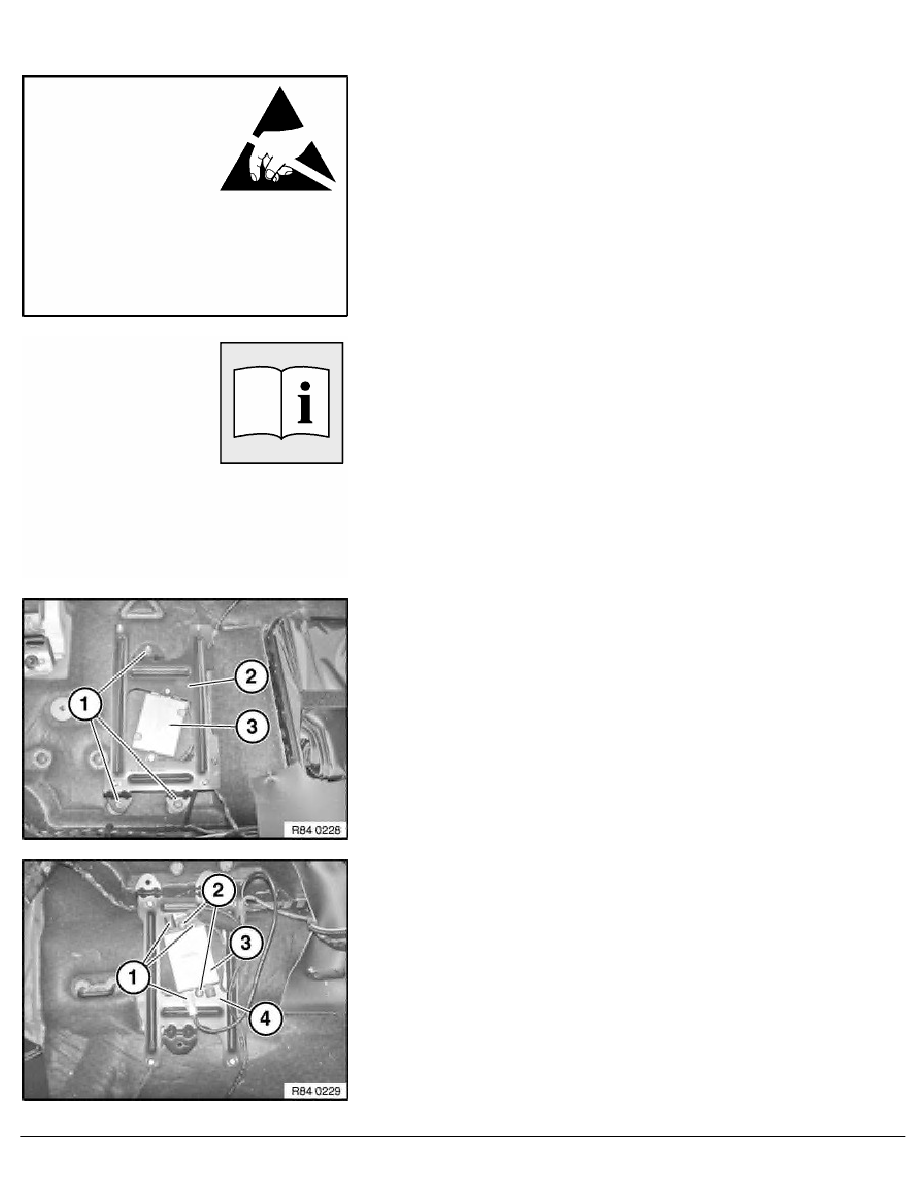

Release nuts (1) and remove holder (2) with USB hub (3) from
body.

Disconnect plug connection (1).

Unscrew nuts (2).

Remove USB hub (3) from holder (4).

Installation:

Make sure wiring harnesses are correctly routed.

RA  Removing and installing (replacing) USB hub

BMW AG - TIS

07.02.2013  13:42

Issue status (12/2007) Valid only until next DVD is issued
