Timing Component Alignment Marks: Locations

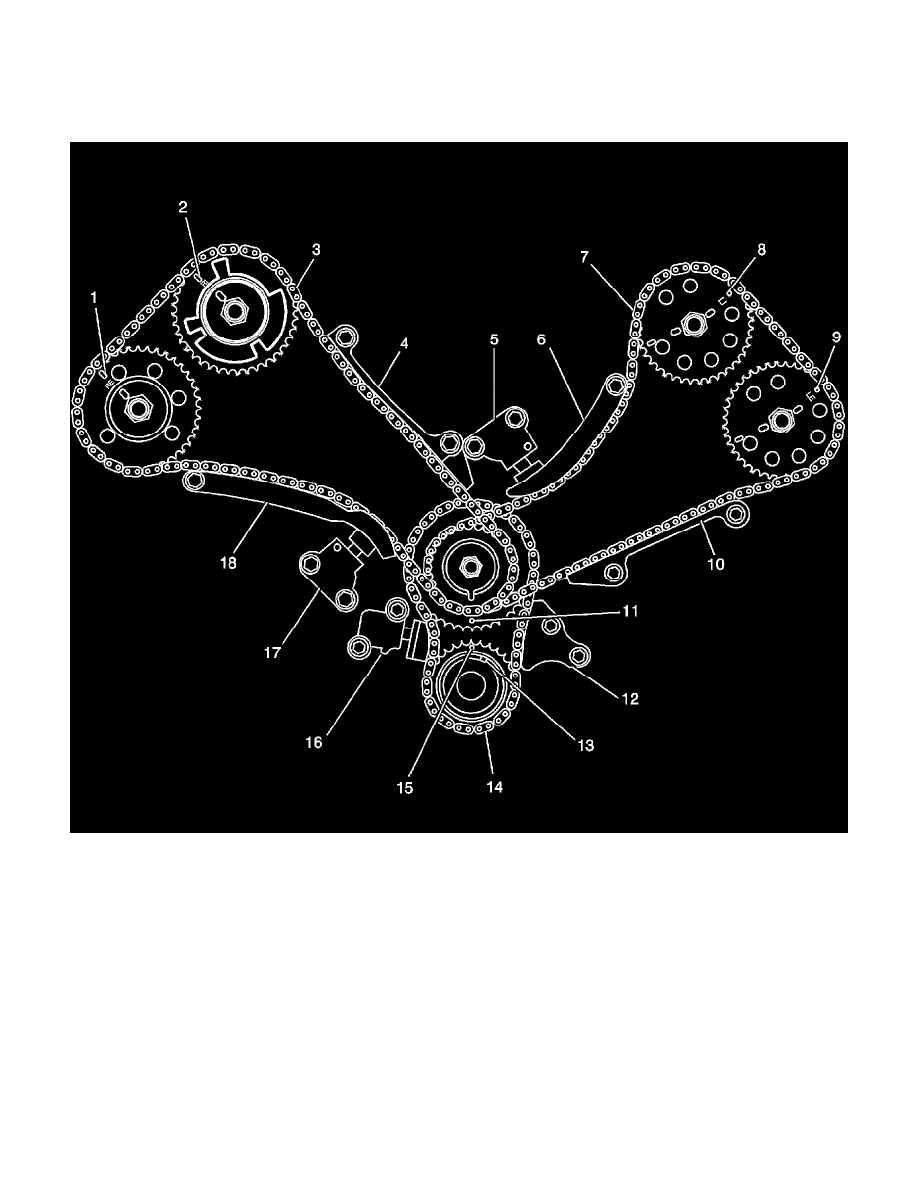

Camshaft Timing Drive Chain Alignment Diagram

Camshaft Drive System Set at Base Engine Timing

Camshaft Drive System Set at Base Engine Timing

1 - Right Exhaust Camshaft Sprocket Timing Mark - Component 187
2 - Right Intake Camshaft Sprocket Timing Mark - Component 188
3 - Right Secondary Timing Chain - Component 170
4 - Right Secondary Timing Chain Guide - Component 171
5 - Left Secondary Timing Chain Tensioner - Component 175
6 - Left Secondary Timing Chain Shoe - Component 173
7 - Left Secondary Timing Chain - Component 170
8 - Left Intake Camshaft Sprocket Timing Mark - Component 177
9 - Left Exhaust Camshaft Sprocket Timing Mark - Component 177
10 - Left Secondary Timing Chain Guide - Component 171
11 - Intermediate Sprocket Timing Mark - Component 160
12 - Primary Timing Chain Guide - Component 158
13 - Crankshaft Sprocket Pin Alignment Slot - Component 150
14 - Primary Timing Chain - Component 155
15 - Crankshaft Sprocket Timing Mark - Component 150
