Chevrolet Workshop Service and Repair Manuals

Clutch Release Fork: Service and Repair

Clutch Release Arm Replacement

Removal Procedure

1. Mark the clutch release arm location to the release shaft position.

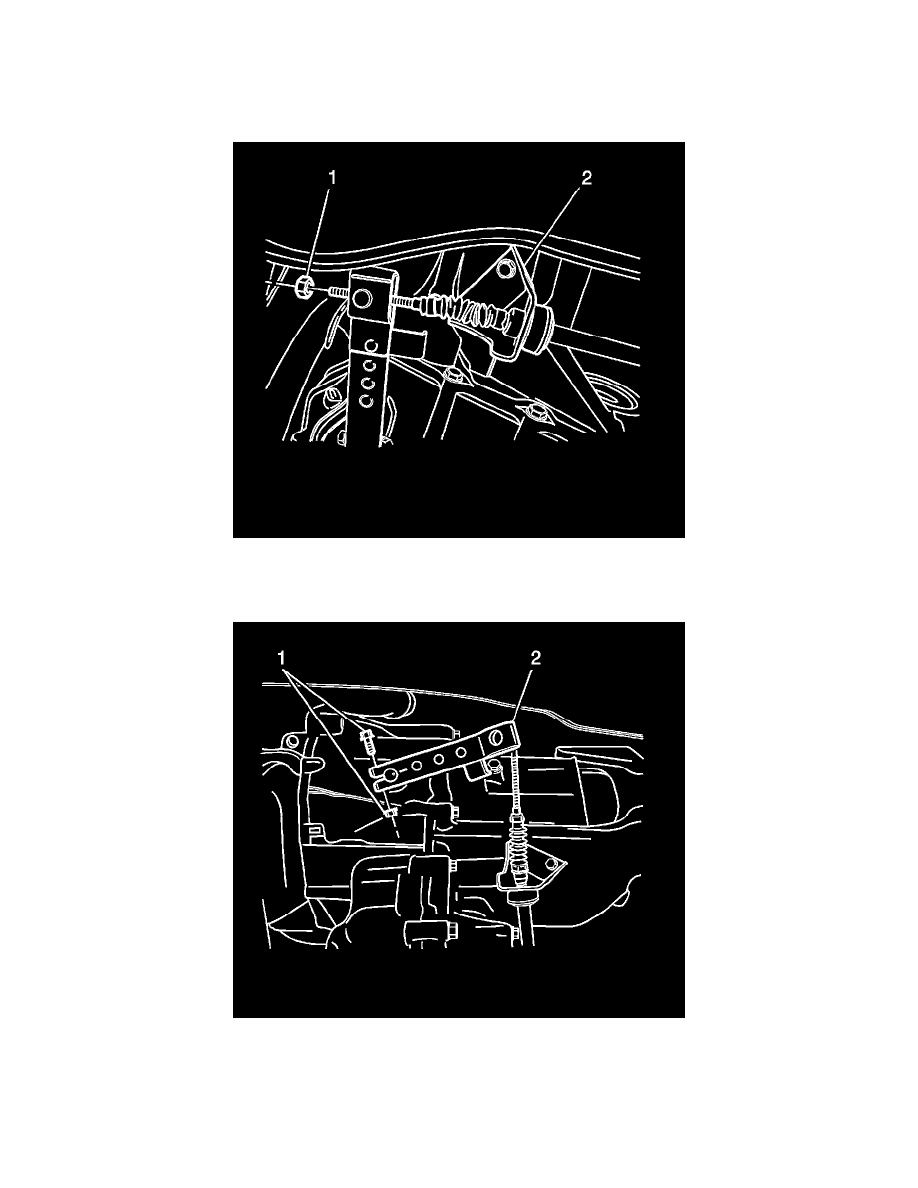

2. Remove the adjusting nut (1) for the clutch cable.
3. Remove the clutch control cable (2) from the release arm.

4. Remove the clutch release am retaining bolt and nut (1).
5. Remove the release arm (2).

Installation Procedure
