Page 2
background image

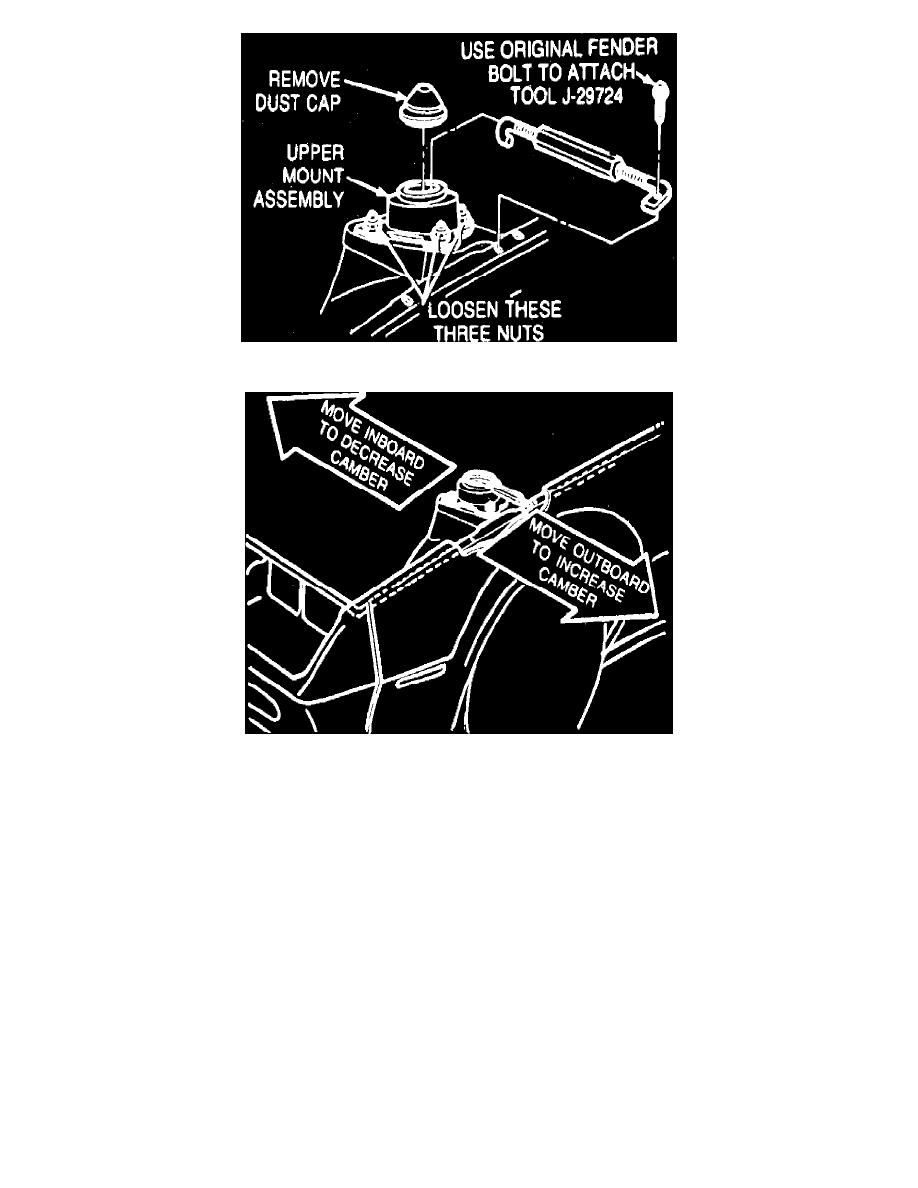

Fig. 4 Caster & camber adjustment tool installation. Camaro.

Fig. 5 Camber adjustment. Camaro

Camaro
    Camber adjustments are made by moving the position of the upper strut mount assembly.Fig. 5.. To make adjustment, remove dust cap and fender bolt
and attach tool J-29724 to original fender bolt, Fig. 4. Tighten the turnbuckle and loosen the three strut mount attaching nuts.
    Adjust camber by rotating the turnbuckle to move mount assembly inward or outward. Move mount inboard to decrease camber, or outboard to
increase camber.Fig. 5.
    When adjustments are completed, torque the three strut mount attaching nuts to 20 ft. lbs.
