Chevrolet Workshop Service and Repair Manuals

Flywheel: Service and Repair

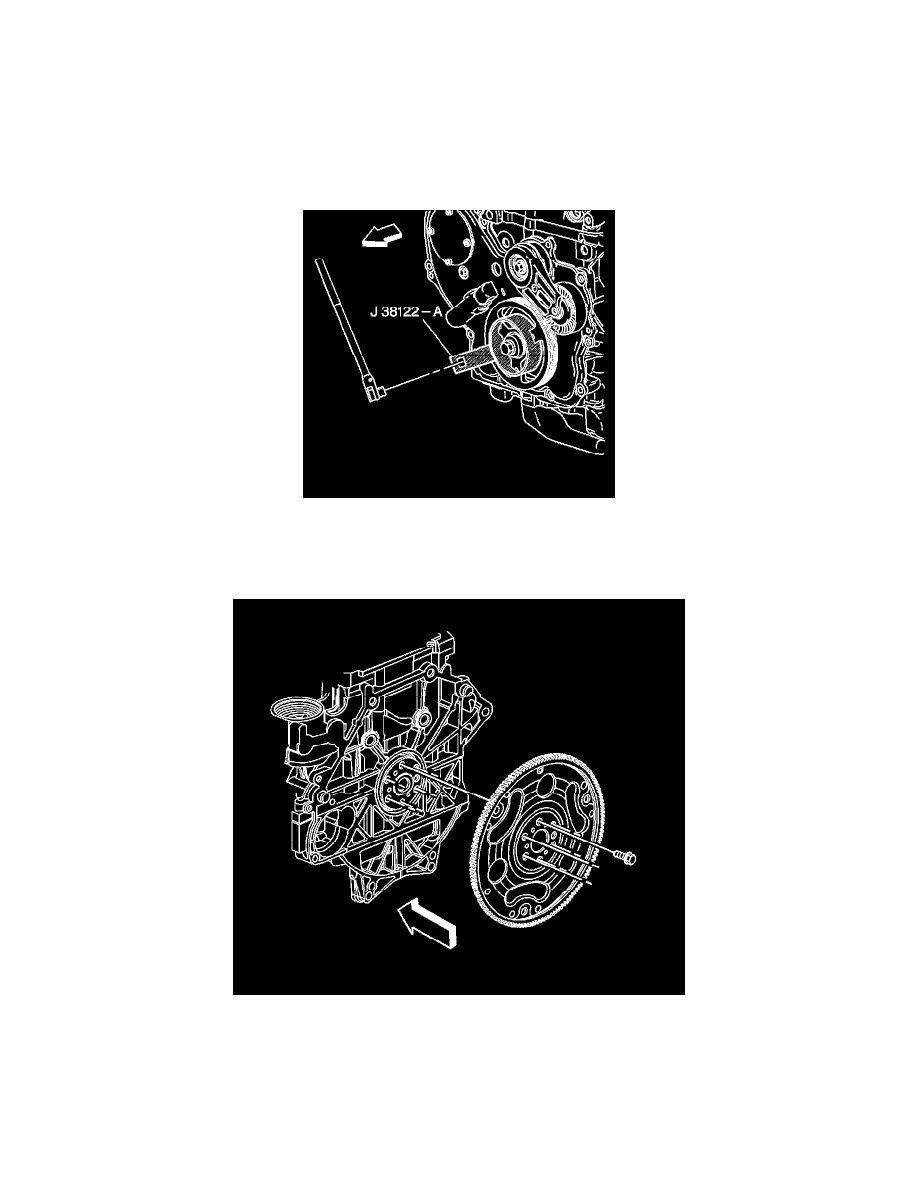

Engine Flywheel Replacement

Tools Required

*

J 38122-A Crankshaft Balancer Holder

*

J 45059 Angle Meter

Removal Procedure

1. If equipped with a automatic transaxle, remove the transaxle. Refer to Transmission Replacement.
2. If equipped with a manual transaxle, remove the clutch. Refer to Clutch Drive Plate and Clutch Driven Plate (M86) Clutch Drive Plate and Clutch

Driven Plate (MU3).

3. Using the J 38122-A, hold the crankshaft balancer.

Important: It may be necessary to remove the chamfer (bevel) from the edge of an 18 mm socket in order to get full engagement on the
thin-headed flywheel bolts.

4. Remove and discard the automatic transaxle flywheel bolts, if equipped.

Important: Do not orientate the flywheel to the crankshaft. It is balanced separately from the engine.

5. Remove the automatic transaxle flywheel, if equipped.
