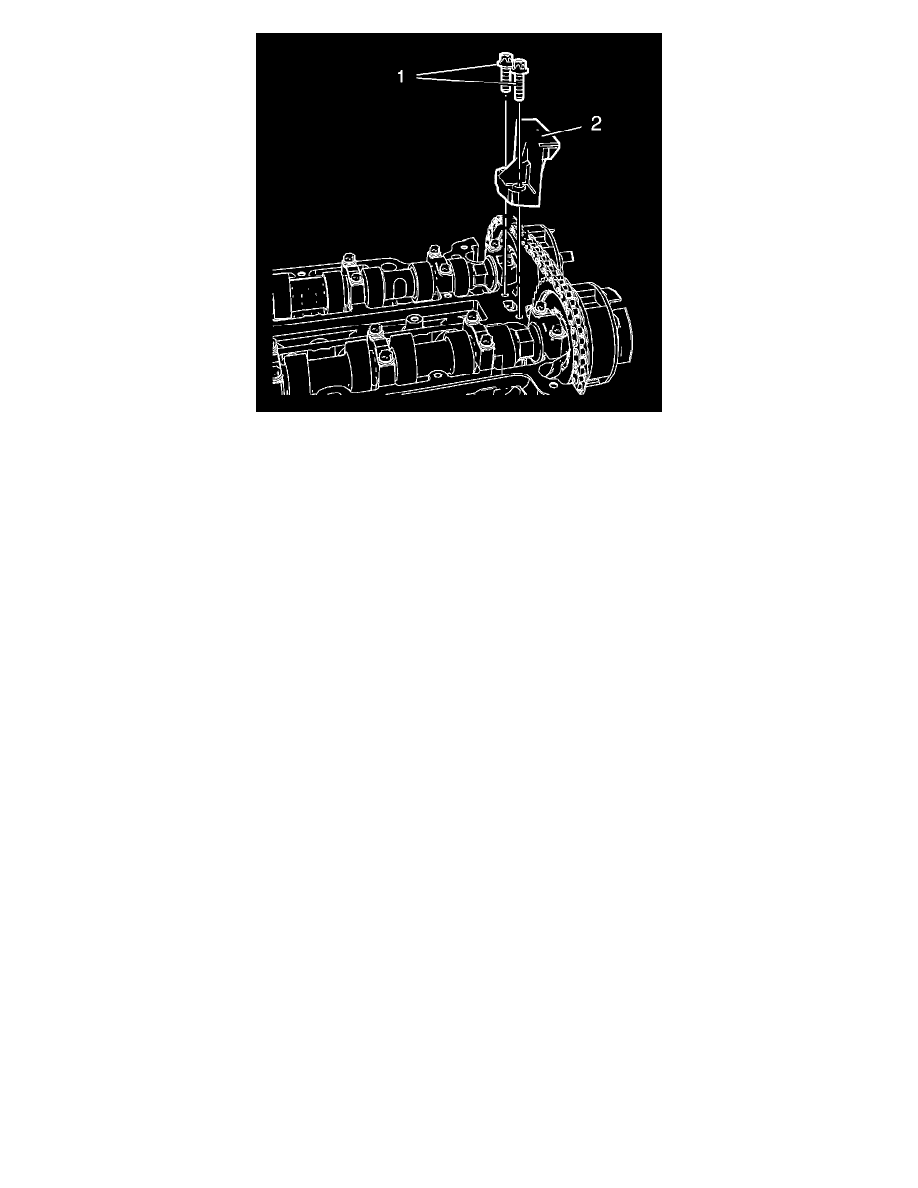

7. Install the upper timing chain guide (2).

Caution:  Refer to Fastener Caution  (See: Service Precautions/Vehicle Damage Warnings/Fastener Caution)

8. Install the 2 upper timing chain guide bolts (1) and tighten to  8 Nm (71 lb in).
9. Install the 2 camshaft position actuator solenoid valves. Refer to Camshaft Position Actuator Solenoid Valve Installation  (See: Service and

Repair/Overhaul/74. Camshaft Position Actuator Solenoid Valve Installation)

10. Install the camshaft cover. Refer to Camshaft Cover Replacement (1.4L LUH and LUJ)  (See: Cylinder Head Assembly/Valve Cover/Service and

Repair).

11. Install the timing chain tensioner plug and tighten to  50 Nm (37 lb ft).
12. Install the air cleaner assembly. Refer to Air Cleaner Assembly Replacement (1.4L LUH and LUJ)  (See: Tune-up and Engine Performance

Checks/Air Cleaner Housing/Service and Repair).

13. Check and correct engine oil level.
14. Close the hood.
