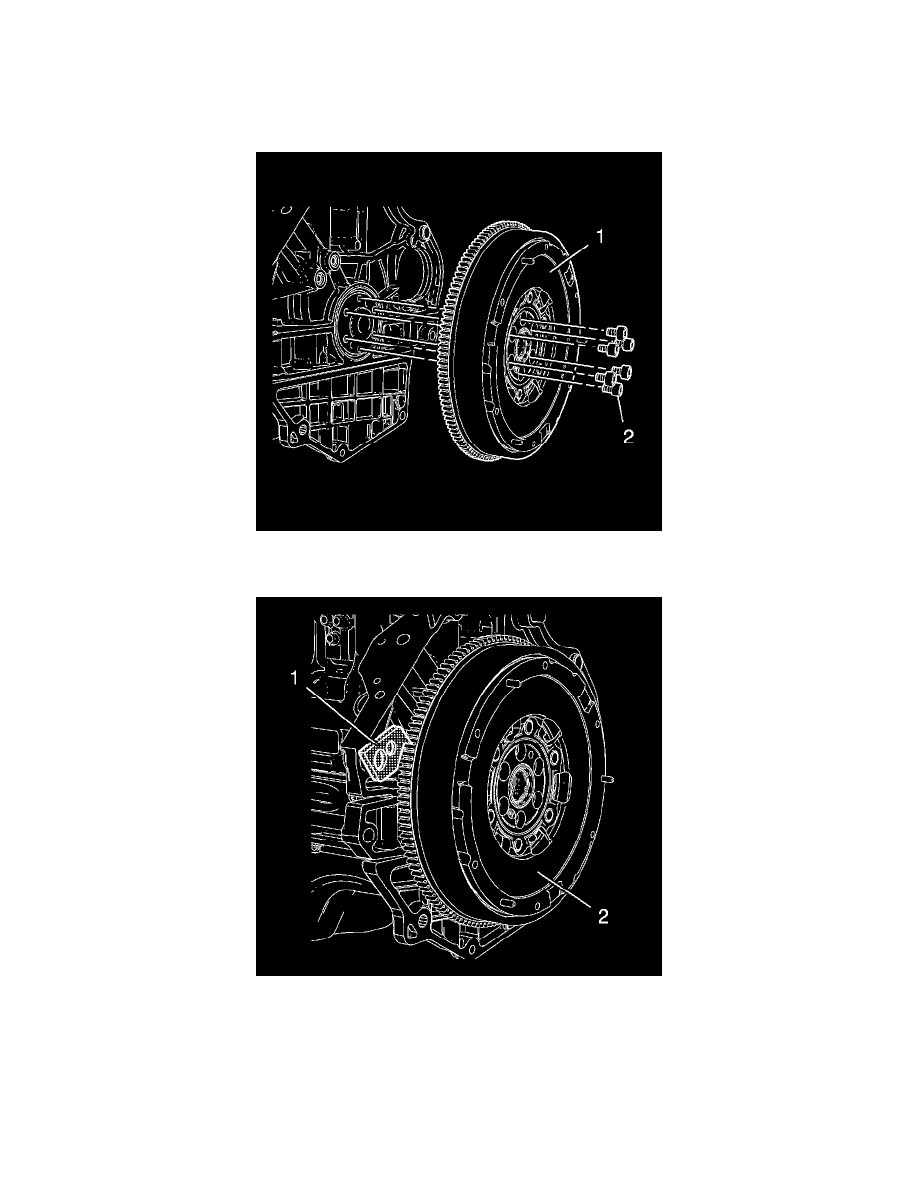

4. Remove the 6 engine flywheel bolts (2).
5. Remove the engine flywheel (1).

Installation Procedure

1. Clean the 6 screw bores. Rework if necessary.

2. Install the engine flywheel (1).
3. Install the 6 engine flywheel bolts (2).

4. Install EN-652 - flywheel holder  (1) in order to fix the engine flywheel (2).

Caution:  Refer to Fastener Caution   (See: Service Precautions/Vehicle Damage Warnings/Fastener Caution).

5. Tighten the 6 engine flywheel bolts in a cross sequence to  60 Nm (44 lb ft).
6. Tighten the 6 engine flywheel bolts in a cross sequence to an additional  45°. Use EN-470-B - wrench.
7. Tighten the 6 engine flywheel bolts in a cross sequence to an additional  15°. Use EN-470-B - wrench.
8. Install clutch pressure and driven plate. Refer to Clutch Pressure and Driven Plate Replacement (LUJ, LUW with MF3, MZ0, or MZ4)   (See:

Clutch/Clutch Disc/Service and Repair).
