Use the following procedure to check the P and R dimensions.

1. Use your hands to lift the front bumper approximately 38 mm (1.59 in).
2. Remove your hands and allow the vehicle to lower.
3. Use your hands to jounce the front of the vehicle downward approximately 38 mm (1.59 in).
4. Remove your hands and allow the vehicle to rise.

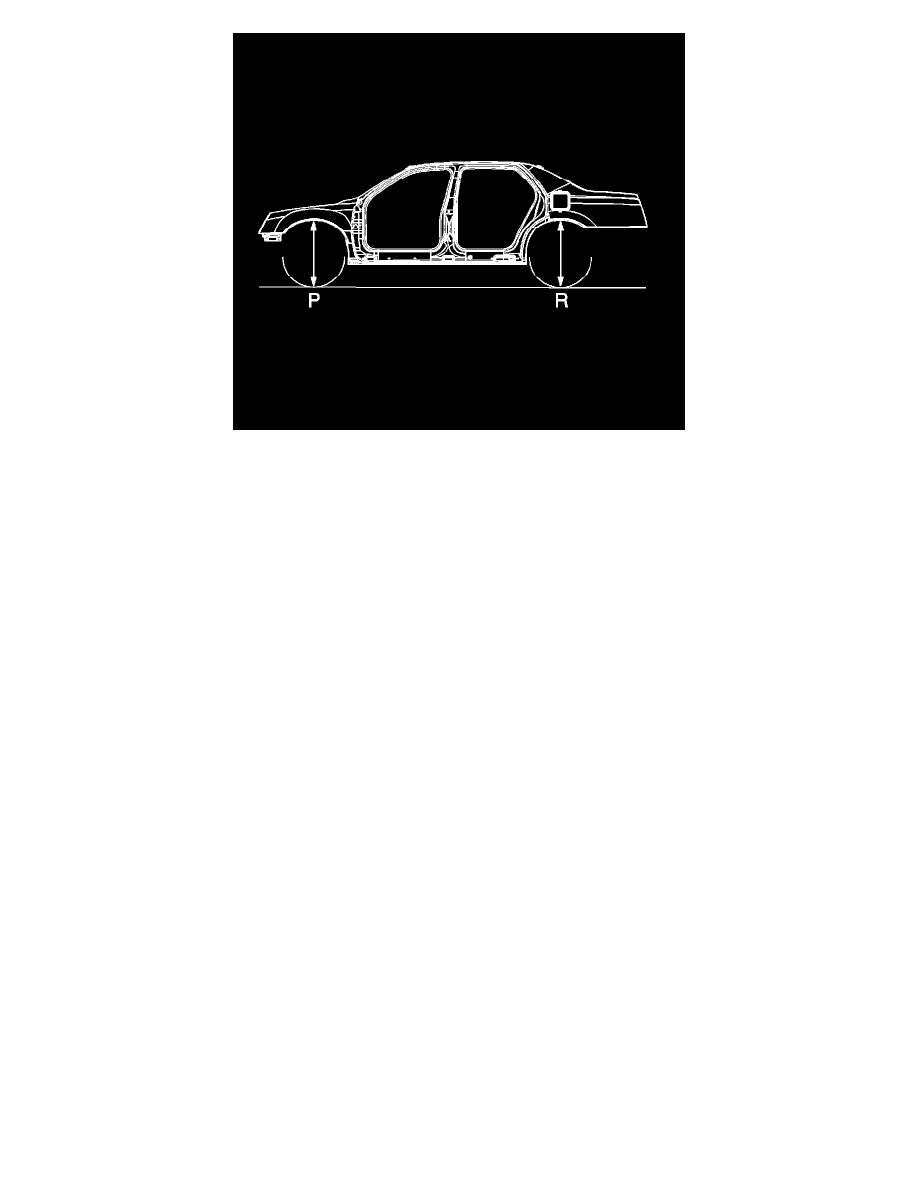

5. The dimension (P) for the left and right side of the vehicle is measured from the bottom lip of the wheel opening to the ground measured at the

center line of the front wheel.

6. Compare the measurement to the specification table. Refer to Trim Height Specifications  (See: Specifications/Mechanical

Specifications/Suspension/System Specifications/Trim Height Specifications) .

7. If the measurement is outside of the specified range, replace the front springs. Refer to Strut, Strut Component, and Spring Replacement  (See:

Steering and Suspension/Suspension/Suspension Strut / Shock Absorber/Service and Repair/Front Suspension Strut/Strut, Strut Component, and
Spring Replacement) .

8. Use your hands to lift the rear bumper approximately 38 mm (1.59 in).
9. Remove your hands and allow the vehicle to lower.

10. Use your hands to jounce the rear of the vehicle downward approximately 38 mm (1.59 in).
11. The dimension (R) for the left and right side of the vehicle is measured from the bottom lip of the wheel opening to the ground measured at the

center line of the rear wheel.

12. Compare the measurement to the specification table. Refer to Trim Height Specifications  (See: Specifications/Mechanical

Specifications/Suspension/System Specifications/Trim Height Specifications) .

13. If the measurement is outside of the specified range, replace the rear springs. Refer to Strut, Strut Component, and Spring Replacement  (See:

Steering and Suspension/Suspension/Suspension Strut / Shock Absorber/Service and Repair/Rear Suspension Strut/Strut, Strut Component, and
Spring Replacement) .
