Timing Component Alignment Marks: Locations

Timing Component Alignment Marks

^

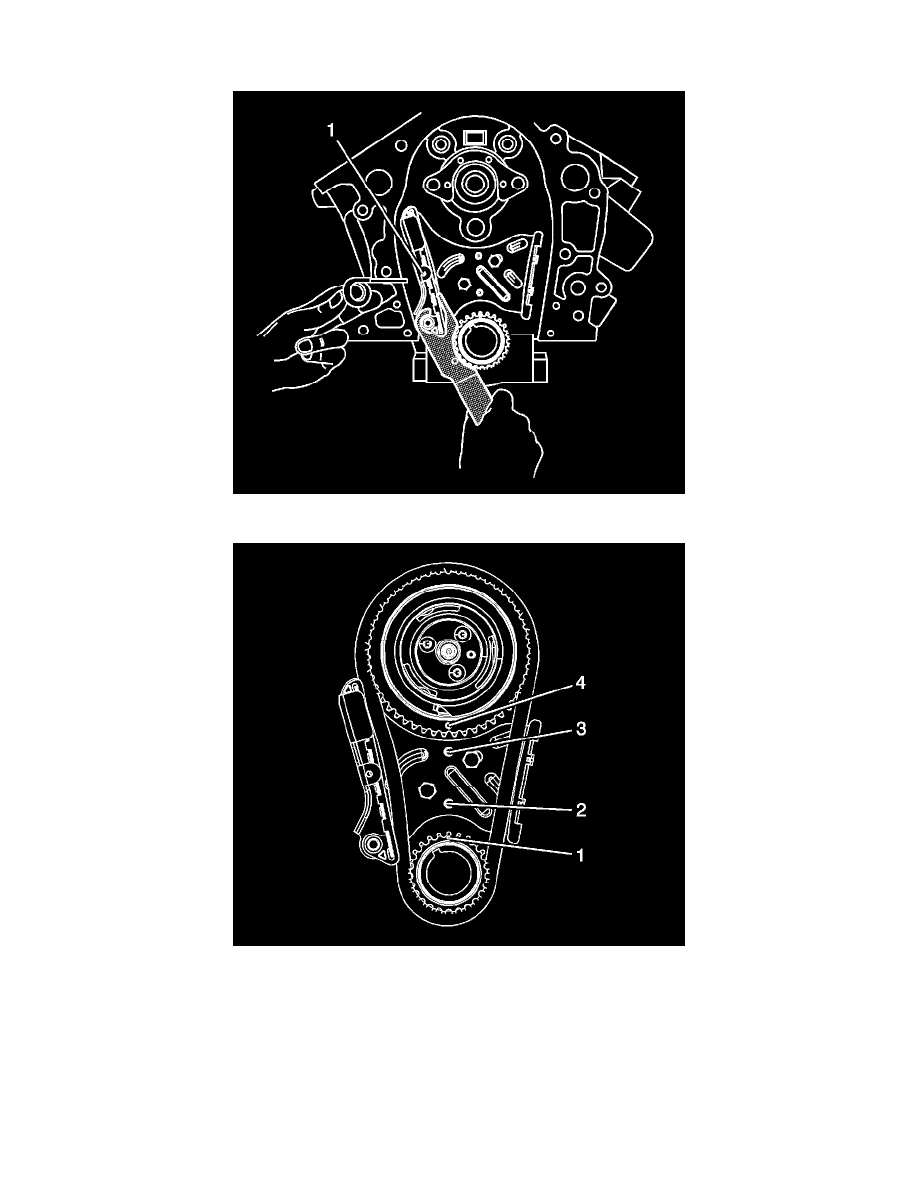

Using the EN-47719, fully collapse the tensioner, and place the tensioner retaining pin into the retaining hole (1).

^

Align the crankshaft timing mark (1) to the timing mark on the bottom of the timing chain tensioner (2).

^

Hold the camshaft sprocket with the timing chain hanging down and install the timing chain to the crankshaft gear.

^

Align the timing mark on the camshaft gear (3) with the timing mark on top of the timing chain tensioner (4).
