Timing Component Alignment Marks: Locations

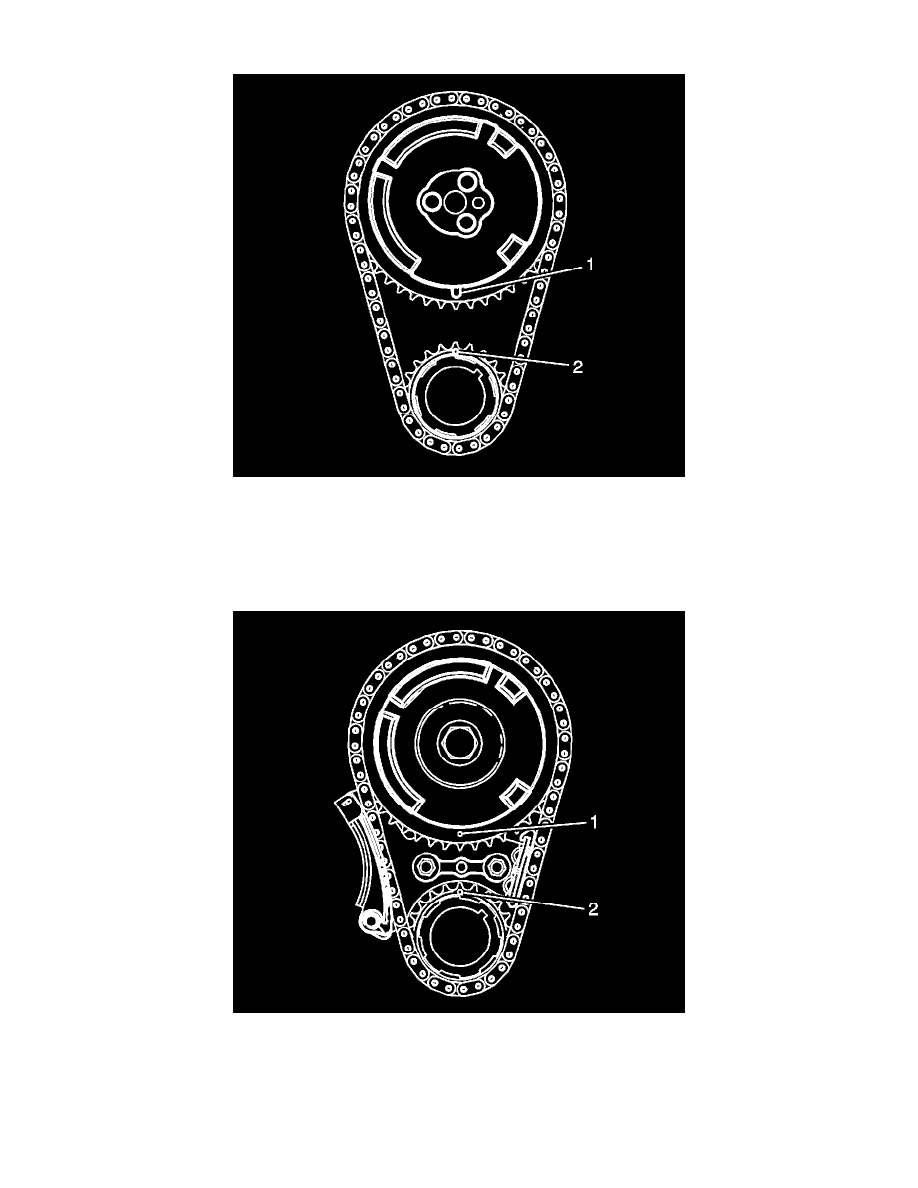

First Design

^

Inspect the sprockets for proper alignment. The mark on the camshaft sprocket (1) should be located in the 6 o'clock position and the mark on the
crankshaft sprocket (2) should be located in the 12 o'clock position.

Second Design

8. Inspect the sprockets for proper alignment. The mark on the camshaft sprocket (1) should be located in the 6 o'clock position and the mark on the

crankshaft sprocket (2) should be located in the 12 o'clock position.
