Chevrolet Workshop Service and Repair Manuals

Fuel Injector: Service and Repair
Fuel Injector Replacement

FUEL INJECTOR REPLACEMENT

REMOVAL PROCEDURE

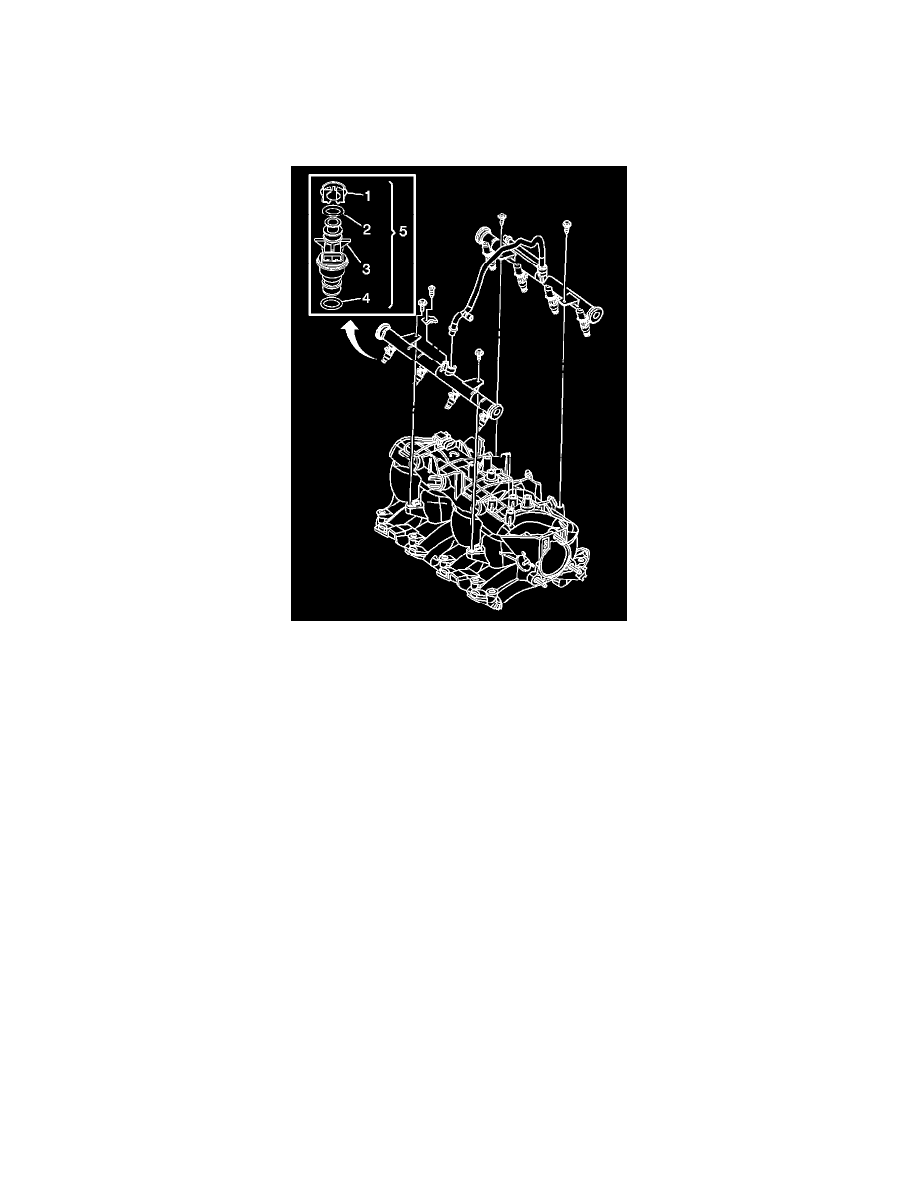

1. Remove the fuel rail assembly.
2. Remove the retaining clip (1) for the fuel injector (3).
3. Remove the fuel injector assembly (5) from the fuel rail.
4. Remove and discard the old O-rings (2) and (5). DO NOT reuse, use NEW ONLY.

INSTALLATION PROCEDURE
