Chevrolet Workshop Service and Repair Manuals

Clutch Disc: Service and Repair

REMOVAL PROCEDURE

^

Tools Required
-

J 37761 Clutch Alignment Arbor

-

J 35271 Flywheel Holder

-

J 7872 Magnetic Base Indicator Set

-

J 26900-5

1. Remove the manual transmission assembly from the vehicle.

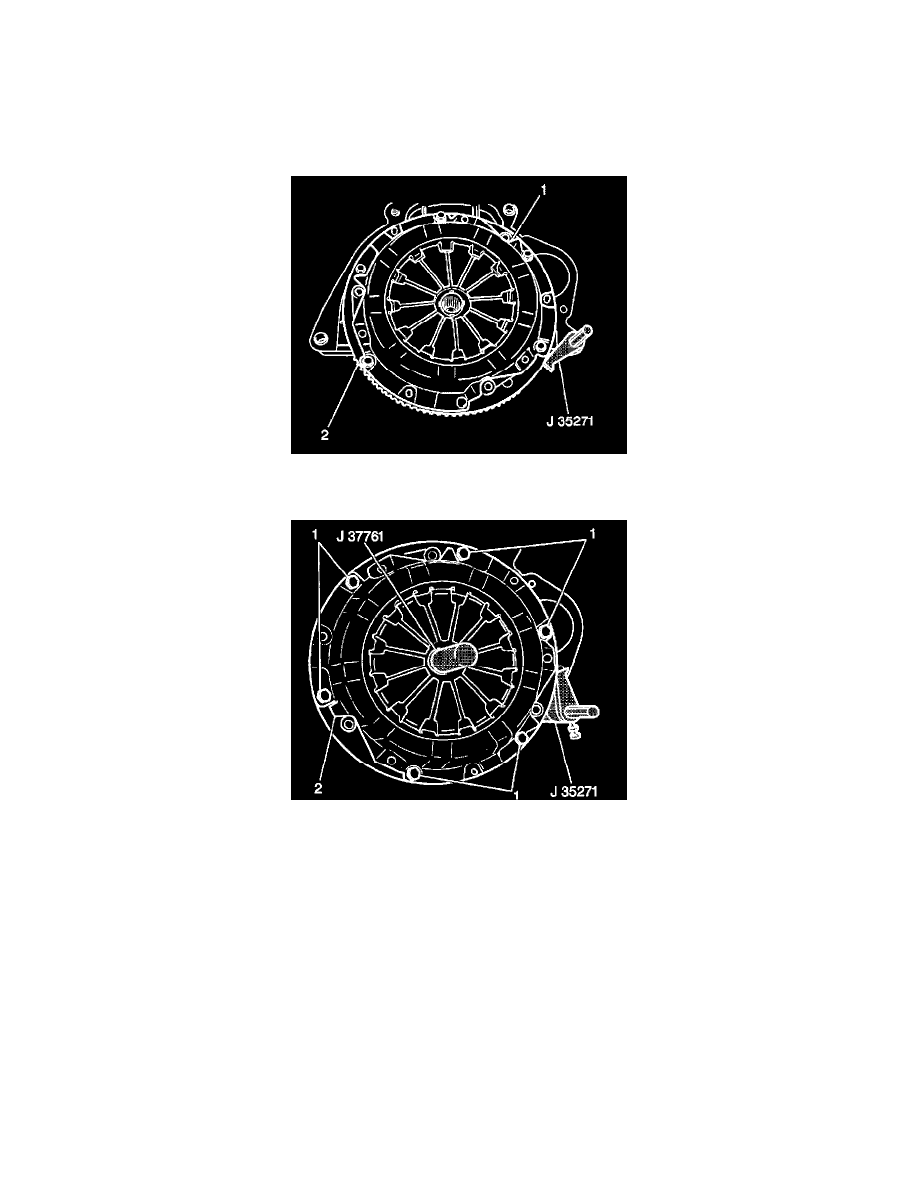

2. Install the J 35271 to the engine block in order to hold the flywheel stationary (2).

3. Install J 37761 to support the clutch disc during the pressure plate removal.
4. Slowly loosen the six pressure plate cover bolts (1) evenly until the pressure plate diaphragm spring tension is completely released.
5. Remove the six pressure plate cover bolts (1) and the pressure plate assembly from the flywheel.
6. Remove the clutch disc and the J 37761 from the flywheel.
7. Remove the J 35271 from the engine block.
