Door Lock Cylinder: Service and Repair

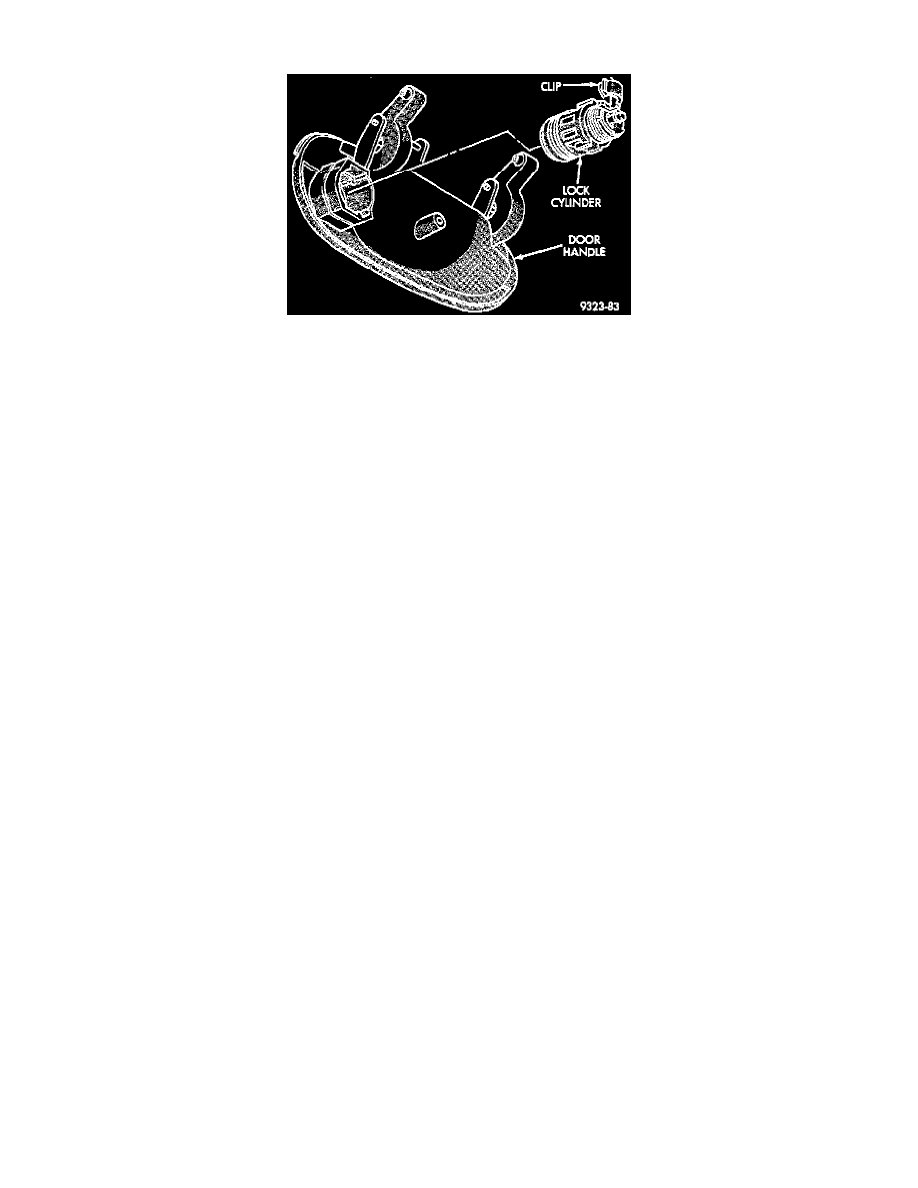

Door Lock Cylinder

DOOR LOCK CYLINDER REMOVAL

1. Close door glass.
2. Remove door trim panel.
3. Disengage clip holding lock link to lock cylinder.
4. Separate link from lock cylinder.
5. Disengage clip holding lock cylinder to door handle.
6. Pull lock cylinder from door handle.

INSTALLATION

1. Push lock cylinder into socket on door handle.
2. Insert link into clip on lock cylinder.
3. Engage clip to hold lock link to lock cylinder.
4. Verify lock operation.
5. Install door trim panel.
