Front Door Weatherstrip: Service and Repair

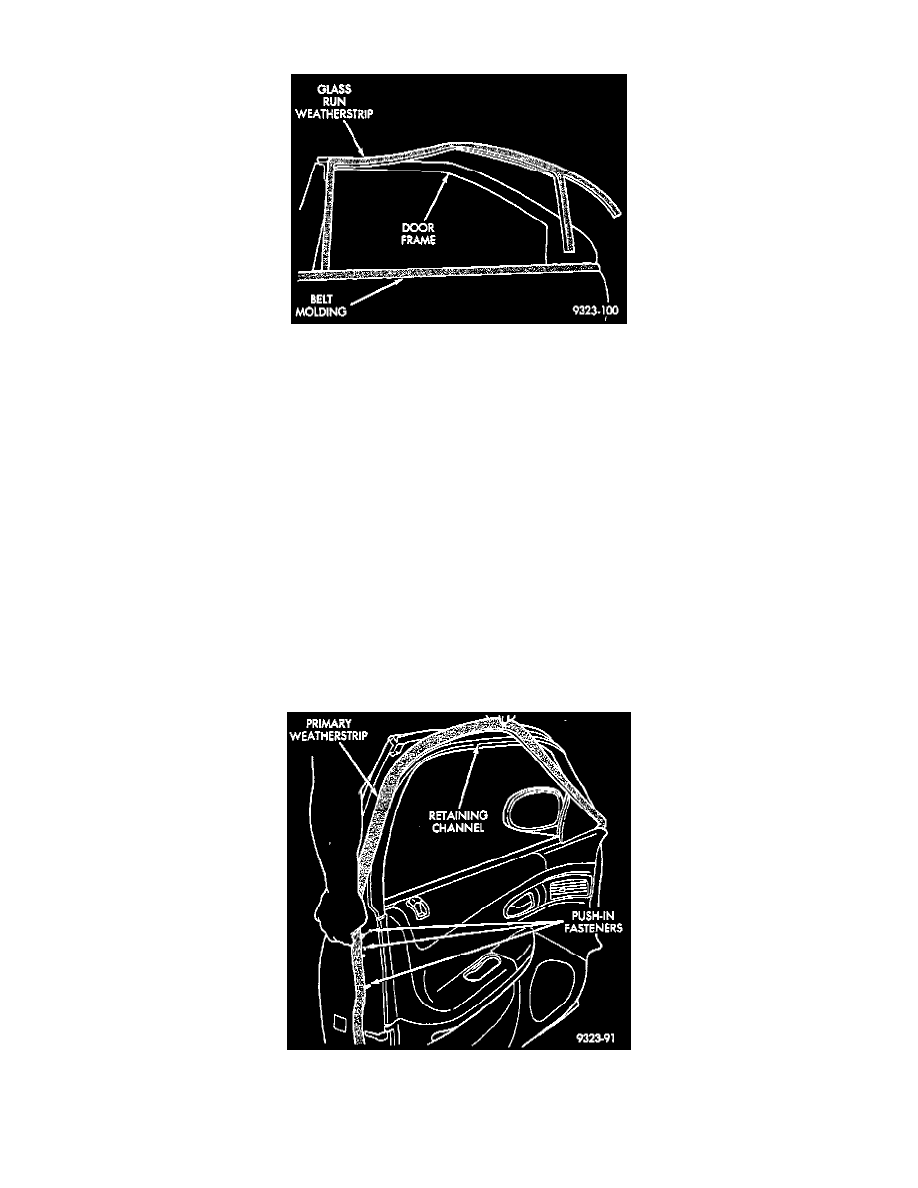

Door Glass Run Weatherstrip

FRONT DOOR GLASS RUN WEATHERSTRIP REMOVAL

1. Remove door glass.
2. Remove upper door trim retainer channel.
3. Remove side view mirror.
4. Pull weatherstrip from lower rear channel above door latch.
5. Remove screws holding applique to window frame.
6. Separate applique from door.
7. Disengage push-in fastener holding run weatherstrip to window frame.
8. Pull run weatherstrip from window frame channel.

INSTALLATION

1. Push run weatherstrip into window frame channel.
2. Engage push-in fastener to hold run weatherstrip to window frame.
3. Place applique in position on door.
4. Install screws to hold applique to window frame.
5. Push weatherstrip into lower rear channel above door latch.
6. Install side view mirror.
7. Install upper door trim retainer channel.
8. Install door glass.

Front Door Primary Weatherstrip

FRONT DOOR PRIMARY WEATHERSTRIP REMOVAL

1. Open front door.
