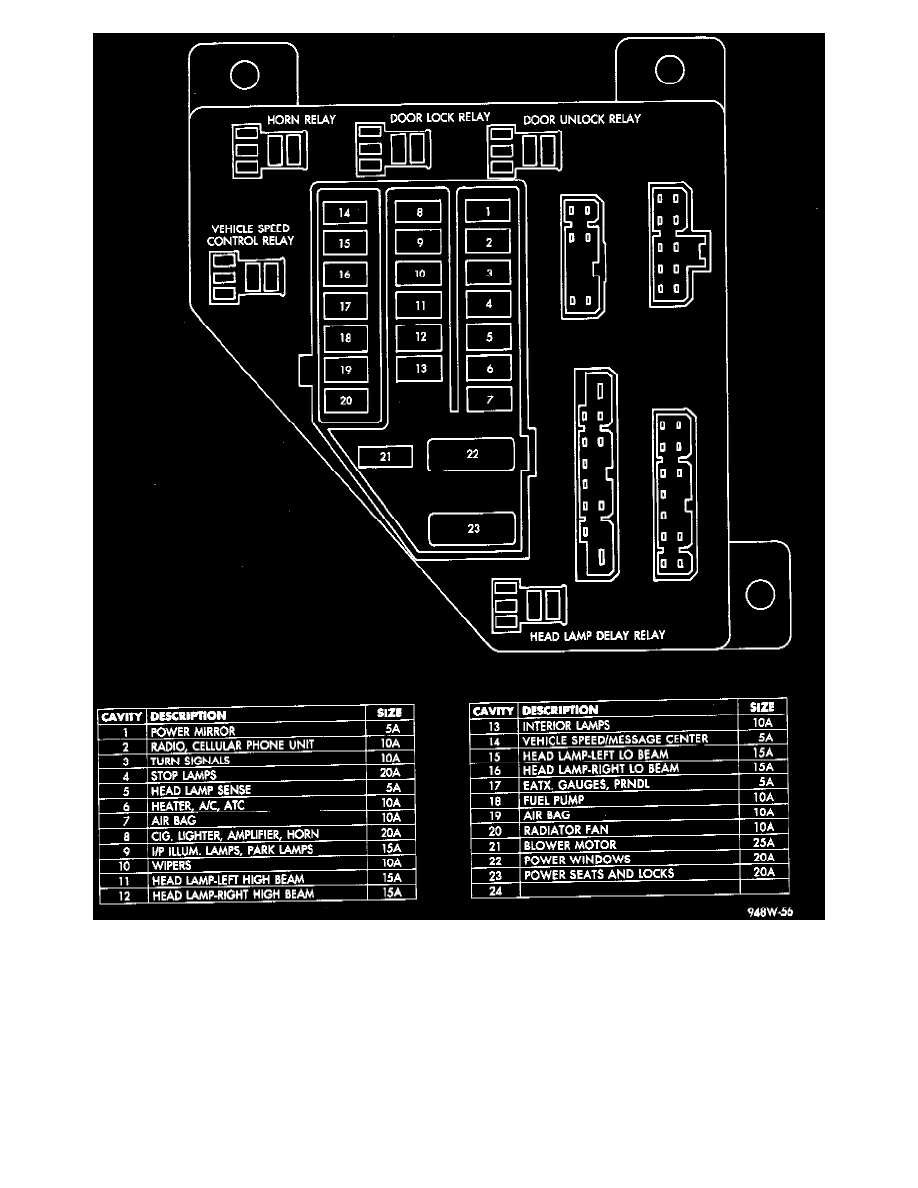

Junction Block Identification

Refer to figure above for fuse block information.

CAUTION:  When replacing a blown fuse it is important to replace it with a fuse having the correct amperage rating. The use of a fuse with a rating
other than indicated may result in an electrical overload. If a proper rated fuse continues to blow, it indicates a problem that should be corrected.
