Chrysler Workshop Service and Repair Manuals

Oil Pan: Specifications

Oil Pan

M6 Bolts ................................................................................................................................................................................................  12 Nm (105 in. lbs.)
M8 Bolts ................................................................................................................................................................................................  28 Nm (250 in. lbs.)

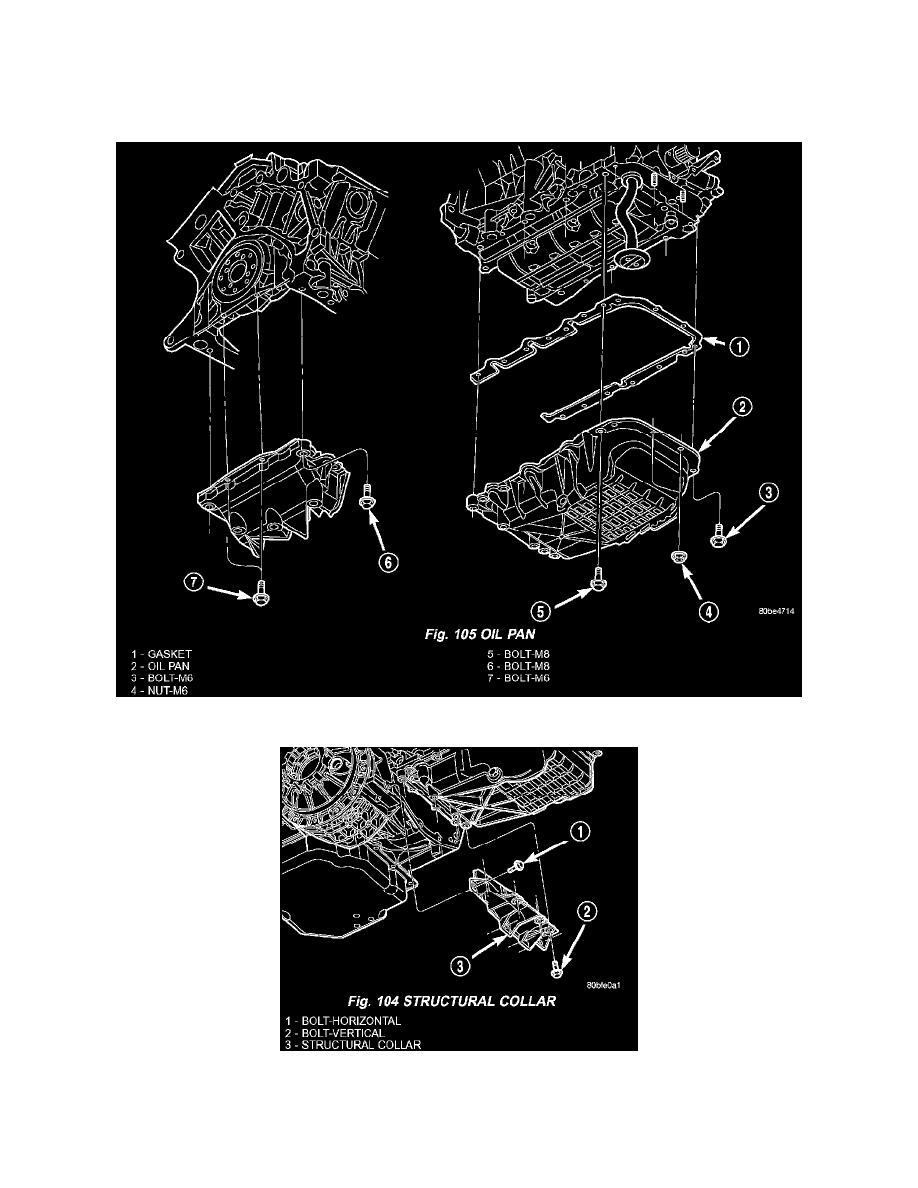

Install pan and attaching fasteners (Fig. 105).

Install the structural collar (Fig. 104), using the follow procedure:

a. Install the vertical collar to oil pan bolts. Pre-torque bolts to 1.1 Nm (10 in. lbs.).
b. Install the horizontal collar to transmission bolts and tighten to 55 Nm (40 ft. lbs.).
c. Starting with center vertical bolts and working outward, final torque all bolts to 55 Nm (40 ft. lbs.).
