Convertible Top Latch: Service and Repair
Latch

LATCH

REMOVAL

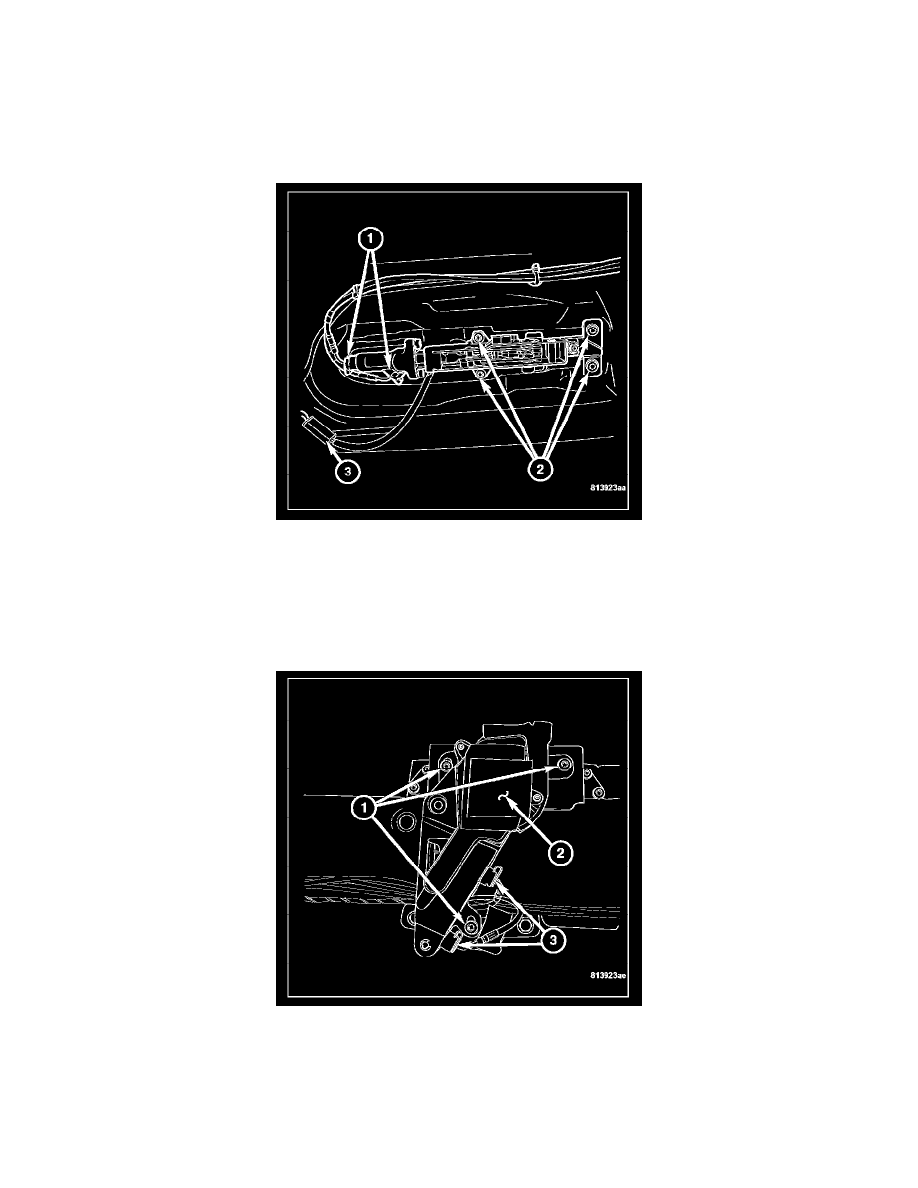

REMOVAL - REAR BOW LATCH

1. Open trunk to gain access to the rear bow latch.
2. Disconnect the negative battery cable.
3. Disconnect the rear bow latch harness connector (3).
4. Disconnect the hydraulic lines (1) at the rear bow latch.
5. Remove the rear bow latch retaining screws (2) and remove the latch assembly from the tonneau cover.

REMOVAL - TONNEAU COVER LATCH

1. Disconnect the negative battery cable.
2. Manually open the tonneau cover.
3. Disconnect the tonneau cover latch harness connector.
4. Disconnect the hydraulic lines (3) from the tonneau cover latch assembly (2).
5. Remove the latch assembly retaining screws (1) and remove the latch assembly (2).

REMOVAL - LINKAGE ASSEMBLY
