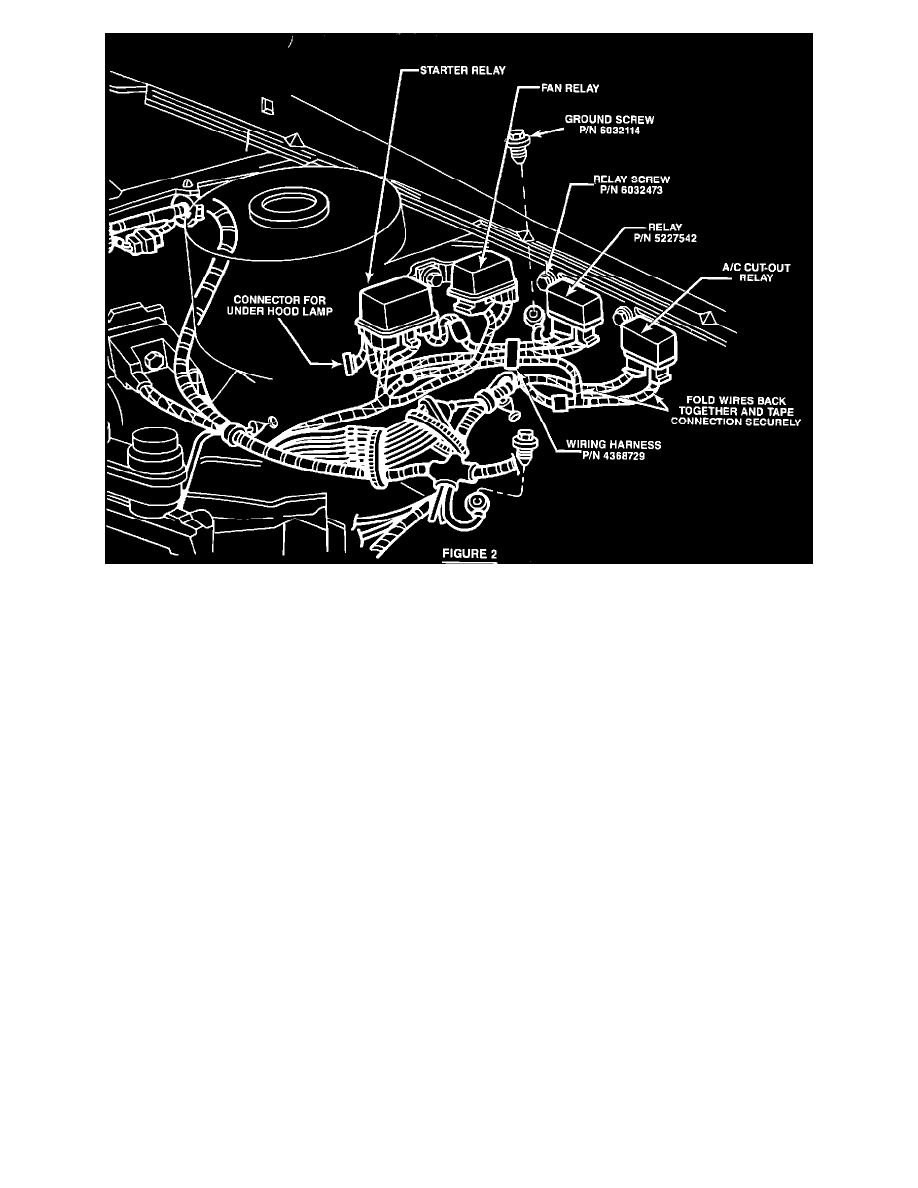

FIGURE 2

4.

Attach ground eyelet on the new ignition switch drop-out wiring harness assembly, PN 4368729, to fender side shield as shown with the smaller
screw, PN 6032114 (Figure 2).

5.

Mount provided relay, PN 5227542, to fender side with the larger screw, PN 6032473.

6.

Vehicles With A/C

Disconnect single connector from A/C cut-out relay and the 5-way insulator from the starter relay.

Vehicles With Heater Only

Locate and untape the unused A/C cut-out relay single connector from the main engine compartment wiring harness and retape the A/C cut-out relay
3-way insulator to the harness. Disconnect the 5-way insulator from starter relay.
