Installation

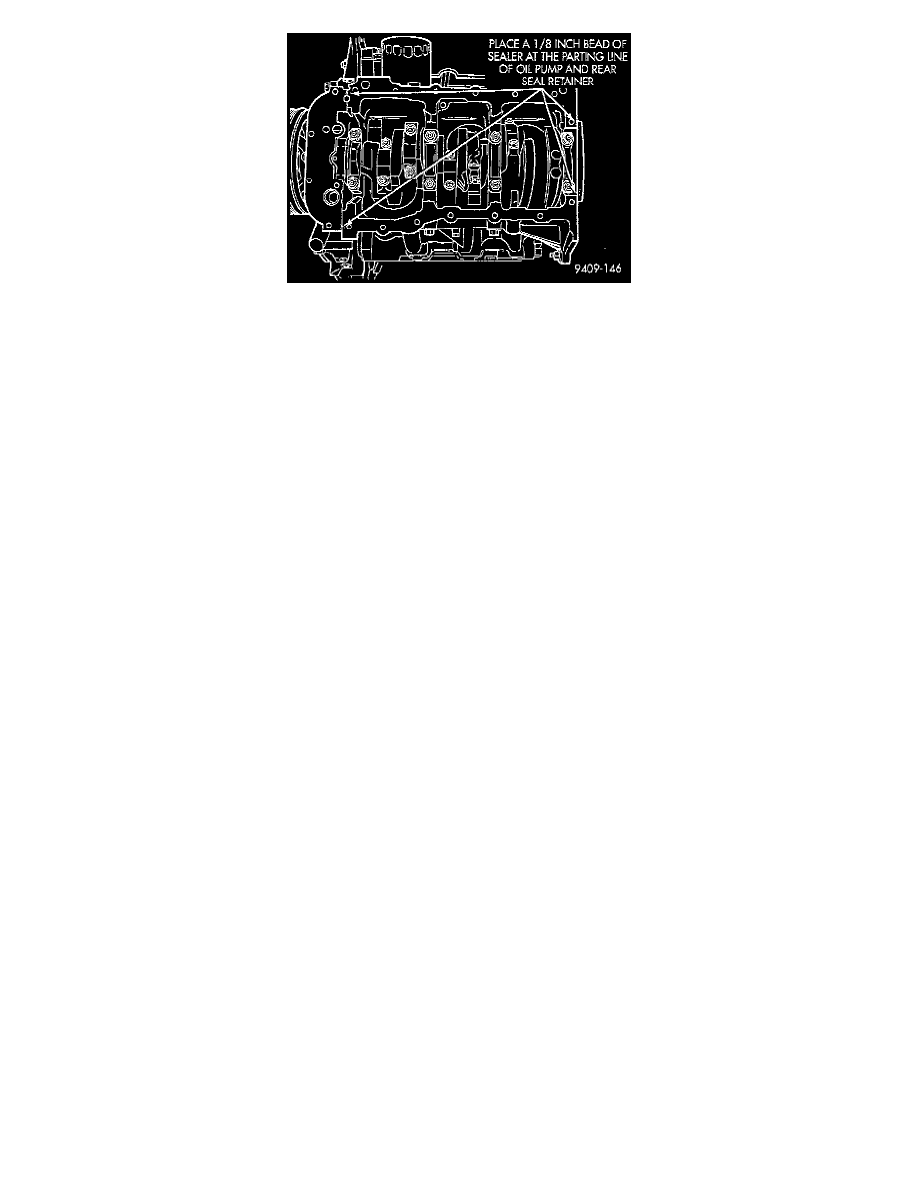

1. Apply a 1/8 inch bead of Mopar (R) Silicone Rubber Adhesive Sealant or equivalent, at the parting line of the oil pump body and the rear seal

retainer.

2. Install the windage tray/oil pan gasket.
3. Install oil pick-up tube into oil pump body and tighten screw to 28 Nm (20 ft. lbs.).
4. Install pan and tighten fasteners to 12 Nm (105 inch lbs.).
5. Install transmission support brackets and inspection cover.
6. Connect the sway bar.
7. Lower vehicle and install oil dipstick.
8. Connect negative battery cable.
9. Fill crankcase with oil to proper level.
