Evaporator Core: Service and Repair

NOTE:  The Heater A/C housing must be removed from the vehicle when replacing the evaporator.

REMOVAL

1. Disconnect battery.

CAUTION:  The refrigerant must be removed from the system before removing Heater-A/C housing. Use a refrigerant recovery machine. Refer
to:  Heating and Air Conditioning, Service and Repair, See: Service and Repair

2. Remove heater housing from vehicle. Refer to:  Heating and Air Conditioning, Housing Assembly HVAC, Service and Repair, Heater-A/C

Housing Removal and Installation, See: Housing Assembly HVAC/Service and Repair/Heater-A/C Housing Removal and Installation

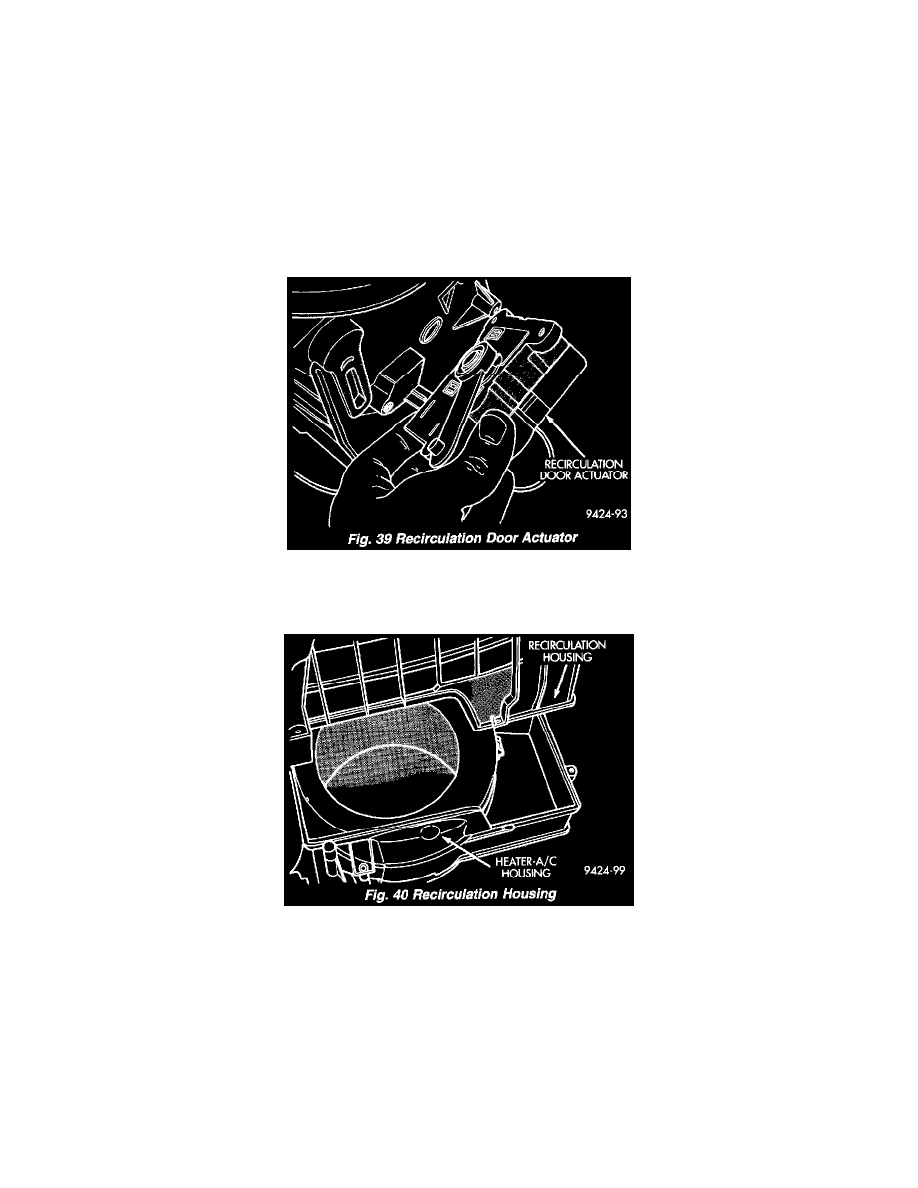

Recirculation Door Actuator

3. Remove recirculation door actuator.

Recirculation Housing

4. Remove recirculation door and housing.
