Chrysler Workshop Service and Repair Manuals

Wheel Hub: Service and Repair

REPLACEMENT

1. Raise and support vehicle then remove tire and wheel assemblies.
2. Remove front caliper assembly and rotor from the steering knuckle as outlined in the "Disc Brakes" unit repair section.
3. Remove ABS speed sensor as follows:

a. Remove bolt retaining sensor to steering knuckle.

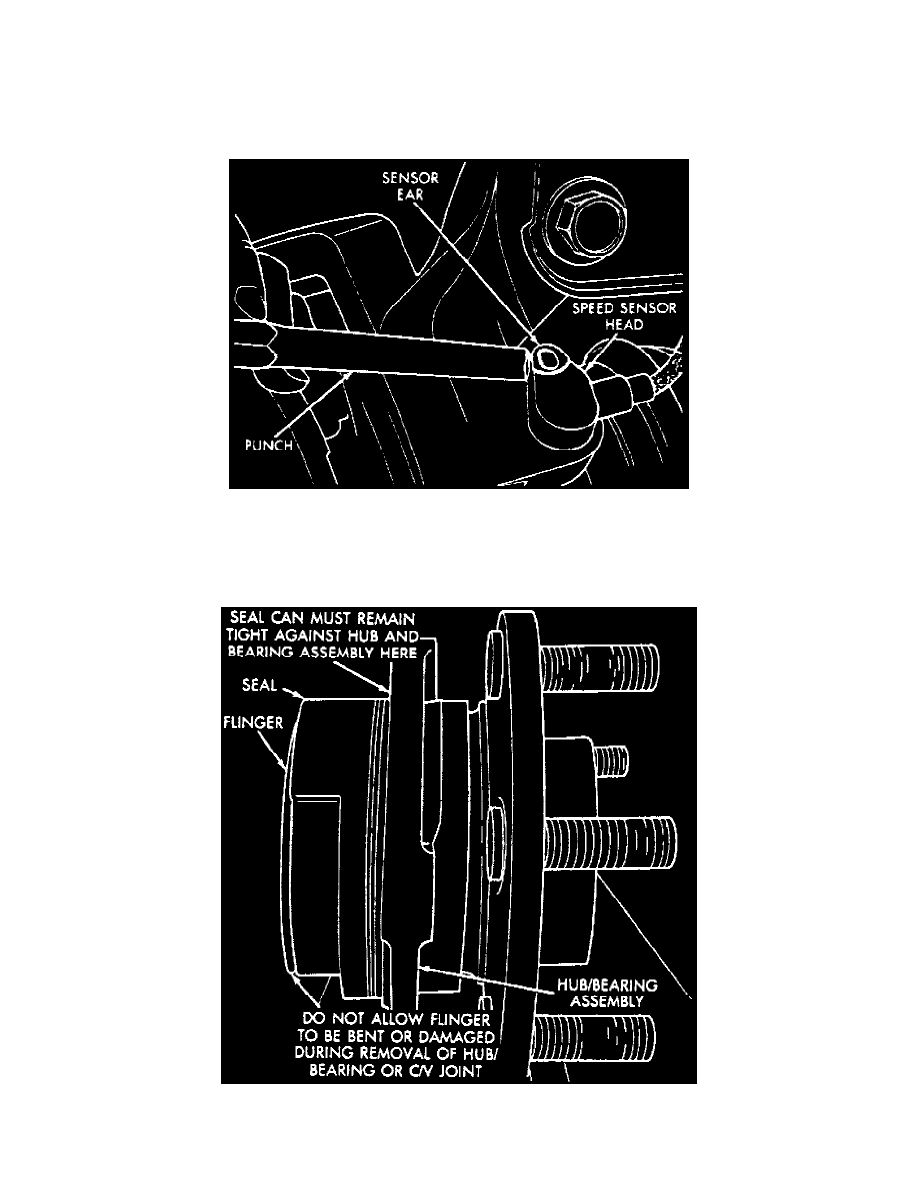

Fig. 1  Speed Sensor Removal

b. Slide sensor from steering knuckle. If sensor is stuck into knuckle do not use pliers on sensor body. Using a suitable punch, tap on sensor body

ear to rock sensor loose from knuckle.

4. Remove hub and bearing to stub axle retaining nut.

Fig. 2  Hub & Bearing Assembly
