Intake Manifold: Specifications

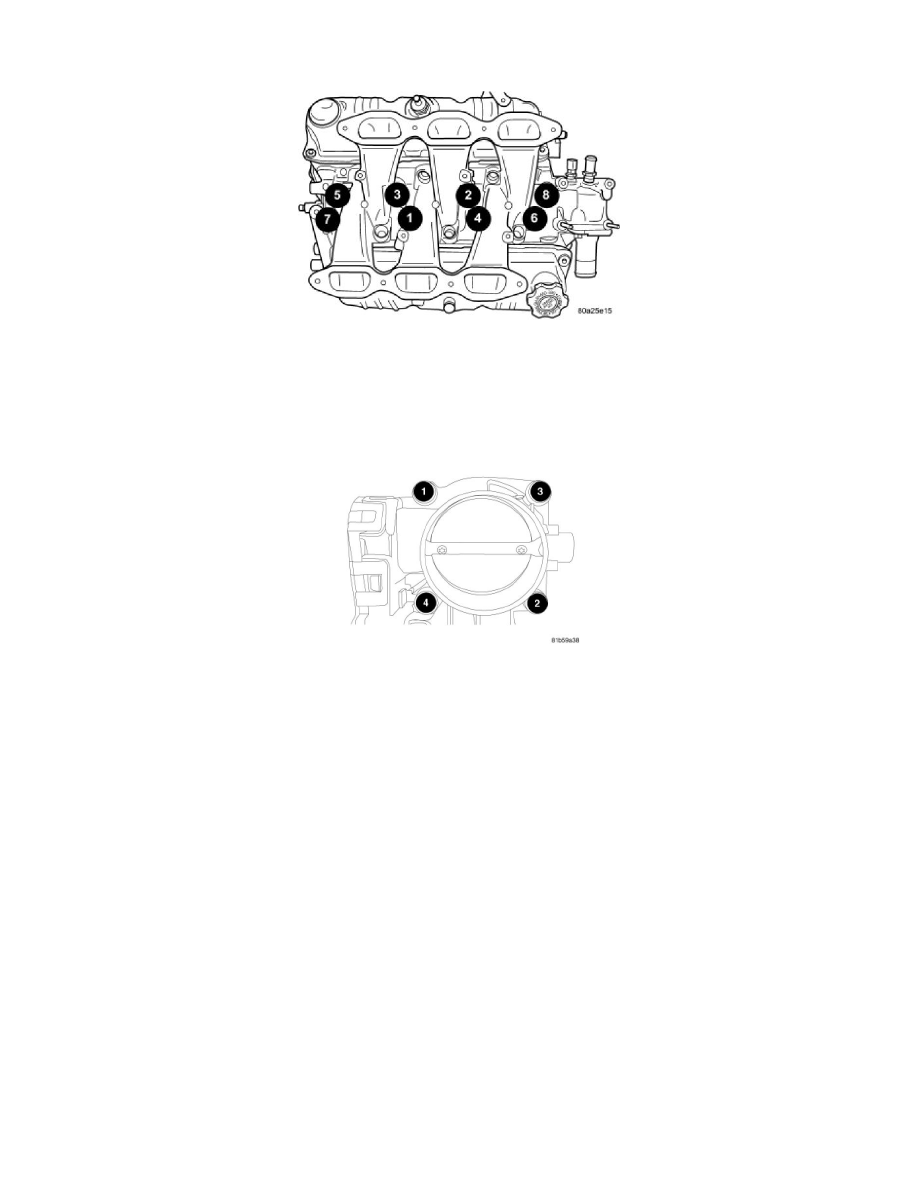

INTAKE MANIFOLD TORQUE AND SEQUENCE

1. Carefully install the new intake manifold gasket. Tighten end seal retainer screws to 12 Nm (105 in.lbs.).
2. Install lower intake manifold. Install the bolts and torque to 1 Nm (10 in lbs.). Then torque bolts to 22 Nm (200 in.lbs.) in sequence shown. Then

torque again to 22 Nm (200 in.lbs.). After intake manifold is in place, inspect to make sure seals are in place.

THROTTLE BODY TORQUE AND SEQUENCE

CAUTION: The throttle body must be torqued in a mandatory torque sequence. Tighten in a criss - cross pattern to specification.

Tighten the bolts in a mandatory torque criss - cross pattern sequence to 7.5 Nm (65 in. lbs.).
