Front Door Panel: Service and Repair
Watershield

WATERSHIELD

REMOVAL

1. Remove door trim panel. Refer to Front Door Panel.

NOTE:  Care must be taken when routing electrical wiring & cables through access holes to prevent tearing of liner material.

2. Route wiring bundle for power locks, switch bezel, window switch, and memory switch (left door only).
3. Pull courtesy light wiring through watershield.

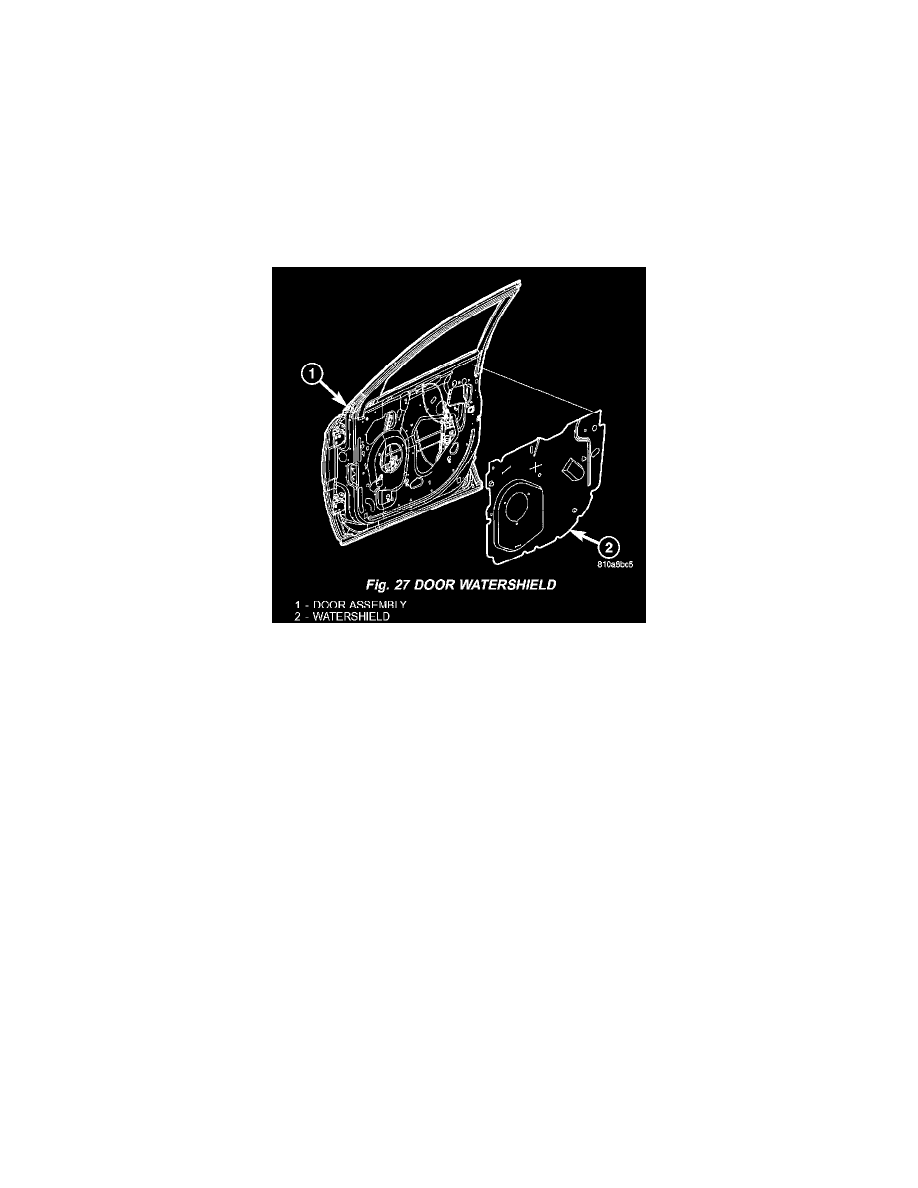

Fig. 27

4. Peel watershield away from adhesive around perimeter of inner door panel (Fig. 27).
5. Remove watershield.

INSTALLATION

1. Place watershield into position (Fig. 27).

NOTE:  Care must be taken when routing electrical wiring & cables through access holes to prevent tearing of liner material.

2. Pull latch cable, through watershield.
3. Pull courtesy light wiring, through watershield.
4. Route wiring bundle for power locks, switch bezel, window switch, and memory switch (left door only) through watershield.
5. Insure that enough adhesive remains to securely retain the watershield to inner door panel. Replace as necessary.
6. Install door trim panel.
