Chrysler Workshop Service and Repair Manuals

Rear Door Limiter: Service and Repair

CHECK STRAP

REMOVAL

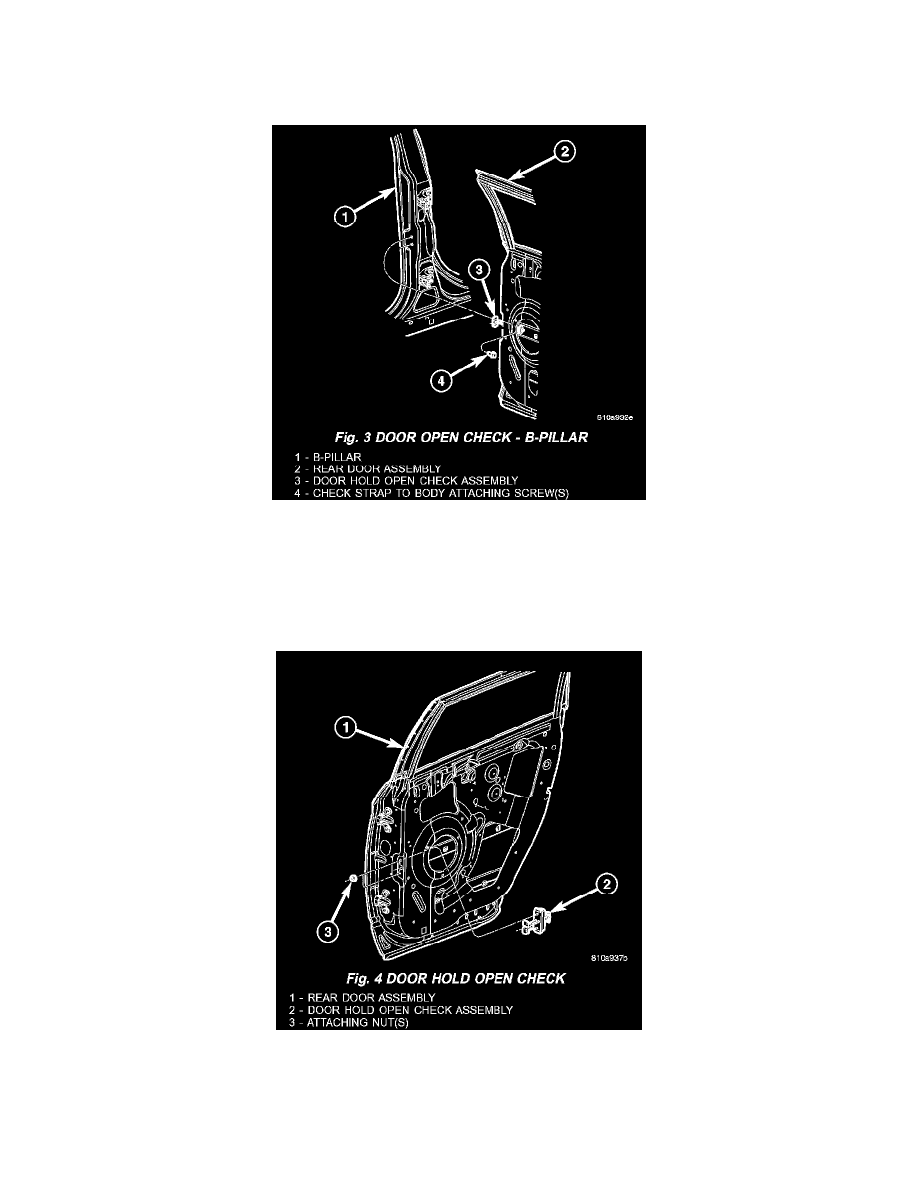

Fig. 3

1. Remove screws attaching door check strap to B-pillar (Fig. 3).
2. Remove check strap from B-pillar.
3. Remove rear door trim panel.
4. Remove rear door watershield. Refer to Rear Door Panel.
5. Remove rear door speaker, if equipped.

Fig. 4

6. Remove nuts attaching check strap to door end frame (Fig. 4).
7. Remove check strap from door through speaker hole.

INSTALLATION
