Rear Door Panel: Service and Repair
Watershield

WATERSHIELD

REMOVAL

1. Remove door trim panel.

NOTE:  Care must be taken when routing electrical wiring & cables thorough access holes to prevent tearing of liner material.

2. Route wiring, window switch, and remote handle cables through watershield.
3. Pull courtesy light wiring through watershield.

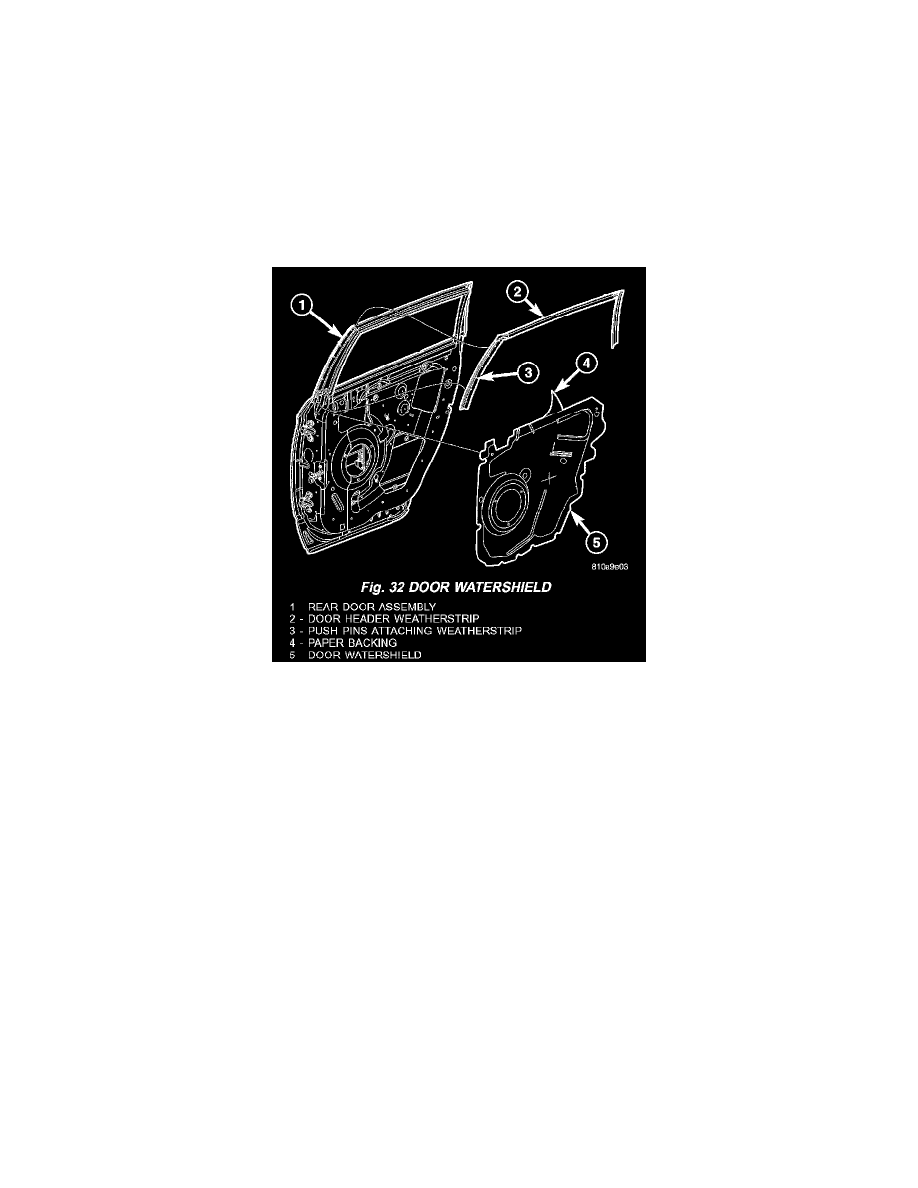

Fig. 32

4. Peel watershield away from adhesive around perimeter of inner door panel (Fig. 32).
5. Remove watershield.

INSTALLATION

1. Place watershield into position (Fig. 32).

NOTE:  Care must be taken when routing electrical wiring & cables thorough access holes to prevent tearing of liner material.

2. Pull courtesy light wiring through watershield.
3. Route wiring, switch bezel, window switch, and remote handle cables through watershield.
4. Insure that enough adhesive remains to securely retain the watershield to inner door panel. Replace as necessary
5. Install door trim panel.
