Front Fender Liner: Service and Repair
Silencer

SILENCER

REMOVAL

1. Hoist and support vehicle on safety stands, as necessary.
2. Remove front wheel.
3. Remove front wheelhouse splash shield. Refer to Front Fender Liner.

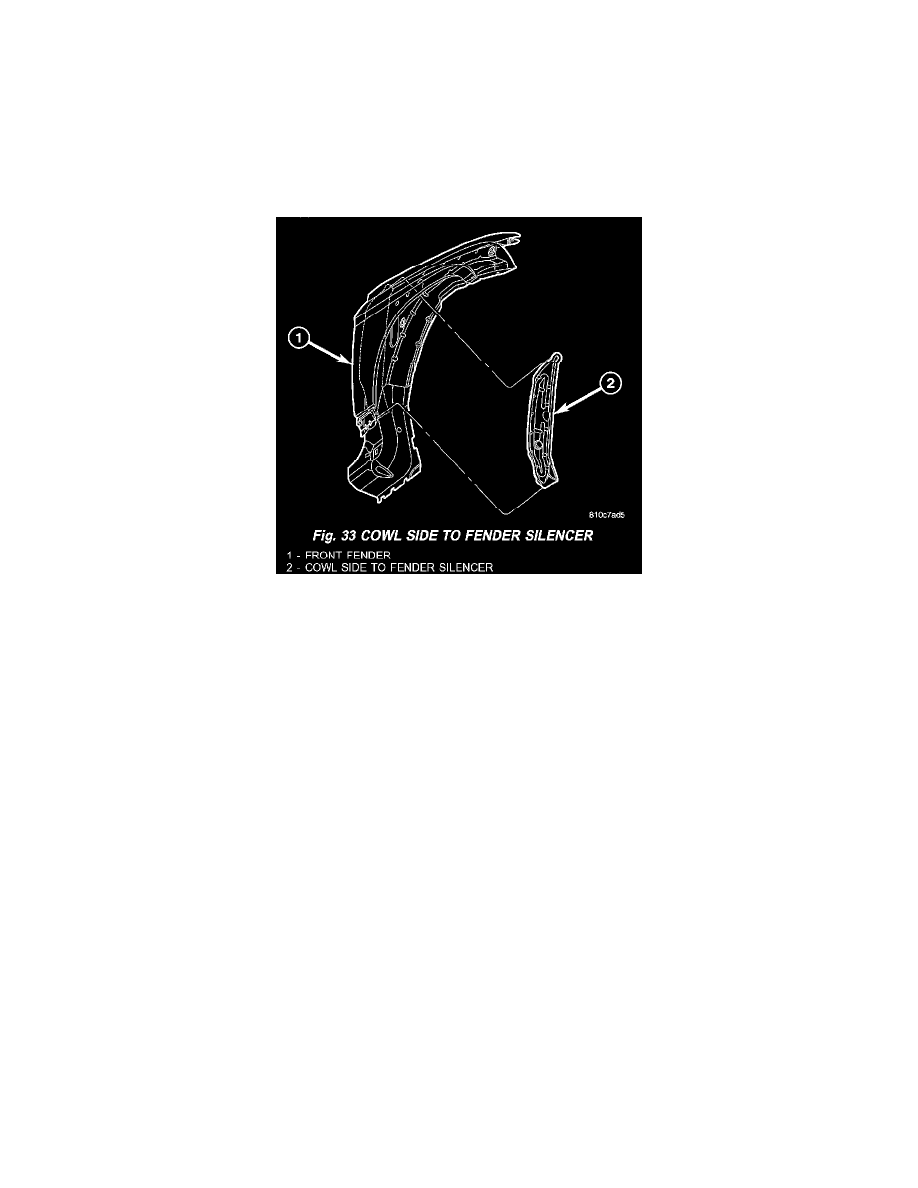

Fig. 33

4. Reach into wheelhouse area between the cowl side and fender, pull silencer out (Fig. 33).
5. Remove silencer from vehicle.

INSTALLATION

1. Insert silencer between cowl side and fender, forward of wiring, connector and brackets (Fig. 33).
2. Push silencer rearward until setting to trim edges of body door hinges (upper and lower) and center fender mounting bracket.
3. Install front wheelhouse splash shield.
4. Install front wheel.
5. Remove safety stands and lower vehicle, as necessary.
