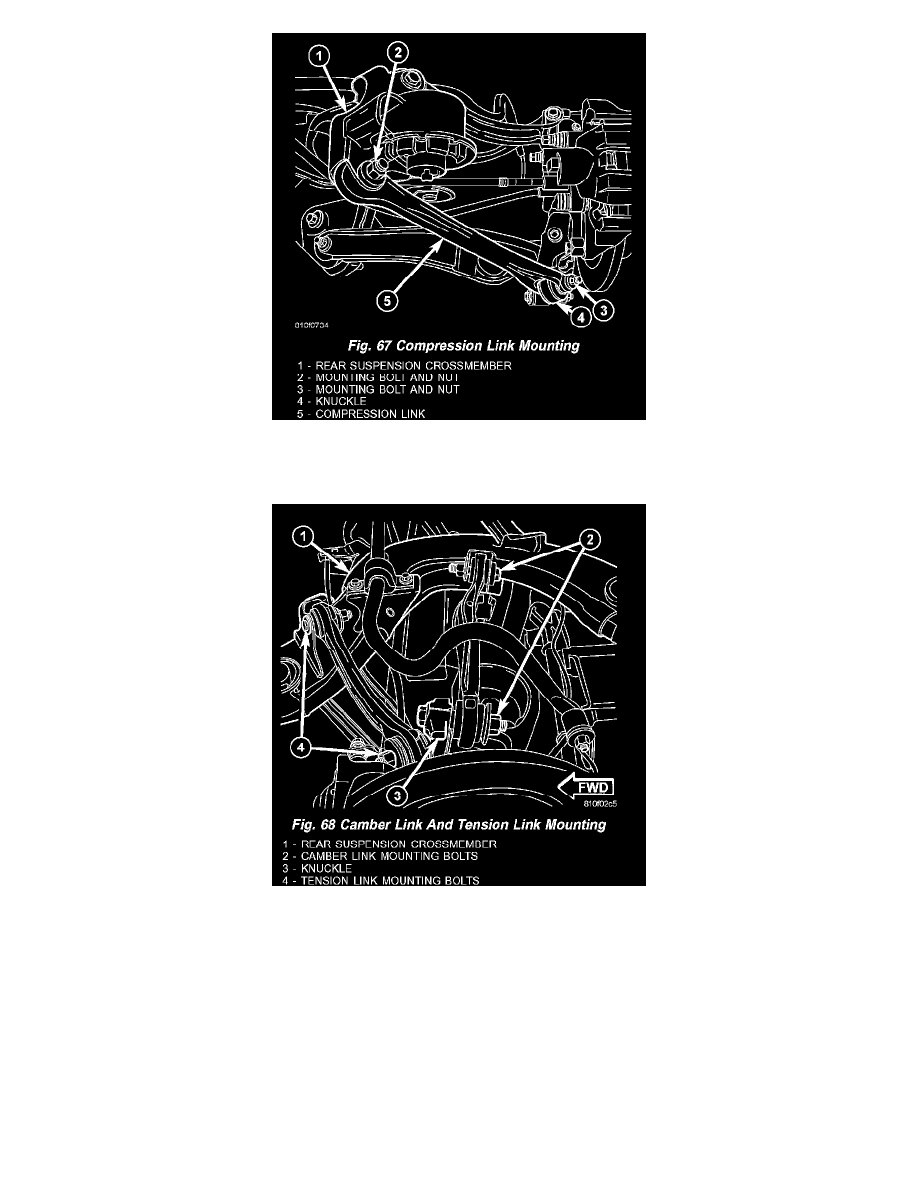

Fig. 67

d. Remove bolt and nut mounting compression link to crossmember (Fig. 67).

Fig. 68

e. Remove nut and bolt mounting tension link to crossmember (Fig. 68).
f.

Remove nut and bolt mounting camber link to crossmember (Fig. 68).

g. Carefully lift knuckle with links and parking brake cable attached as an assembly from rear suspension crossmember.

32. If necessary, remove ABS wheel speed sensor routing clips from crossmember.
33. Remove crossmember from jack head.

INSTALLATION

1. Install crossmember on jack head in the same position in which it was removed and secure in place.
2. If necessary, install ABS wheel speed sensor routing clips in crossmember.
3. Perform following to each side of rear suspension:
