Seat Cover: Service and Repair

THIRD ROW SEAT CUSHION/COVER

REMOVAL

1. Open liftgate.
2. Remove rear floor stowage bin.
3. Remove third row seat.

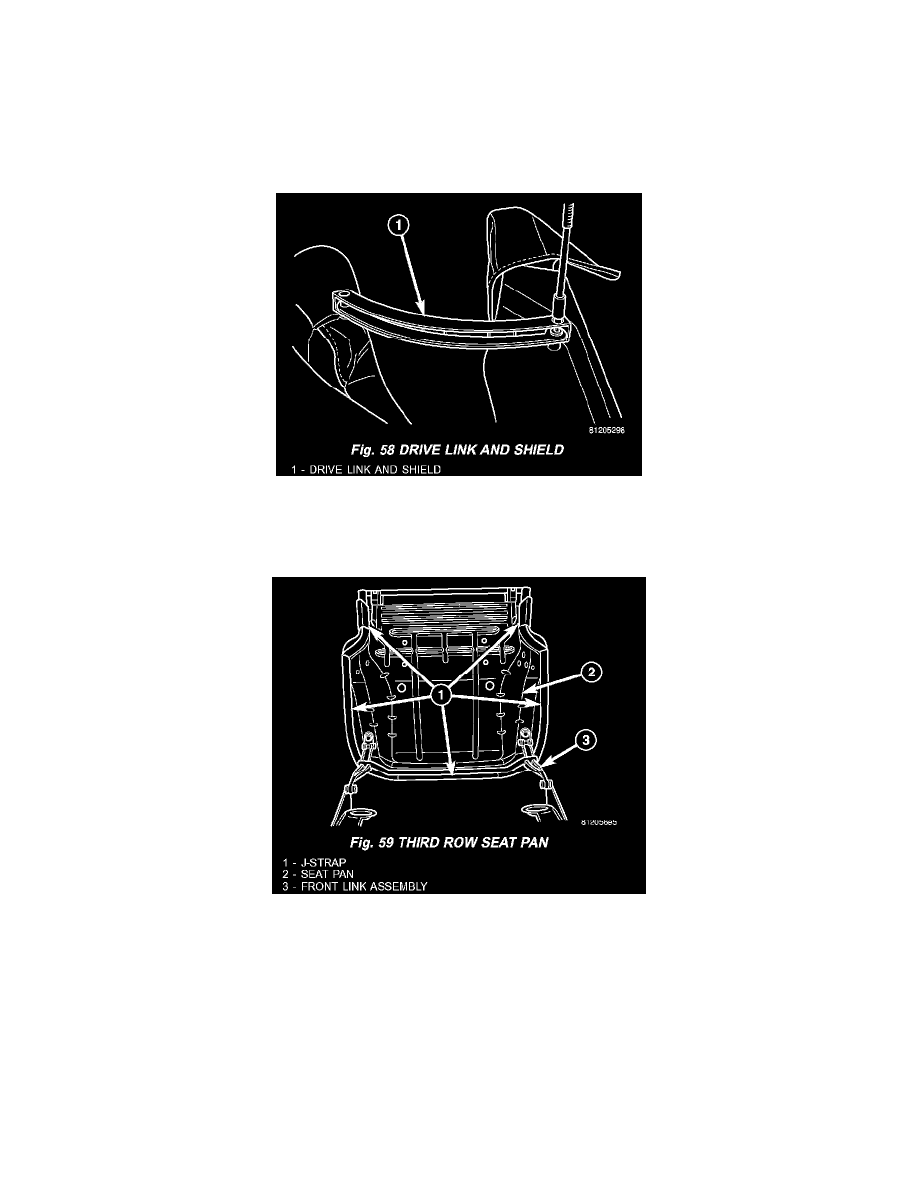

Fig. 58

4. Remove two bolts (on outboard side of seat) attaching drive link assembly (Fig. 58).
5. Remove drive link assembly.

Fig. 59

6. Remove two bolts attaching front cushion pan to link and riser assemblies (Fig. 59).
