Spoiler: Service and Repair

SPOILER

REMOVAL

1. Open liftgate before disconnecting battery.
2. Open hood, disconnect and isolate the battery negative cable.
3. Open liftgate.
4. Disconnect the power liftgate prop rod.
5. Remove liftgate trim panel.

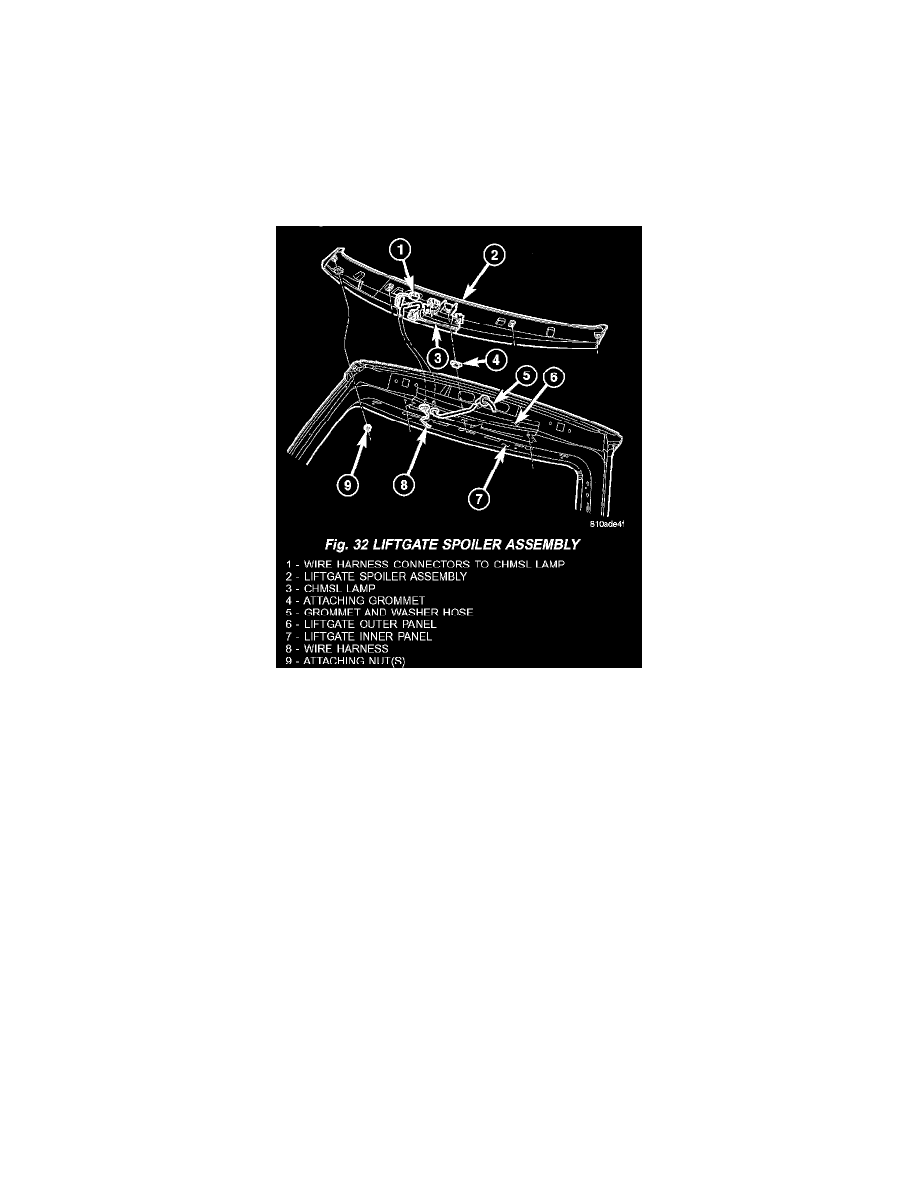

Fig. 32

6. Remove the four retaining nuts to spoiler (Fig. 32).
7. Gently lift spoiler off of outer liftgate panel.
8. Disconnect the CHMSL electrical connector.
9. Disconnect the washer hose.

10. Remove spoiler from vehicle.
11. If replacing spoiler, transfer CHMSL lamp to new spoiler.
12. If replacing spoiler, transfer washer nozzle to new spoiler.

INSTALLATION

1. If replacing spoiler, transfer washer nozzle to new spoiler.
2. If replacing spoiler, transfer CHMSL lamp to new spoiler.
3. Place spoiler into position on outer liftgate panel (Fig. 32).
4. Connect the washer hose.
5. Connect the CHMSL electrical connector.
6. Align the bolts through the holes and press spoiler into place, engaging the center fastener.
7. Install the four retaining nuts to spoiler.
8. Install the liftgate trim panel.
9. connect the power liftgate prop rod.

10. Close the liftgate.
11. Connect the battery negative cable.
12. Verify vehicle and system operation.
13. Close hood.
