Chrysler Workshop Service and Repair Manuals

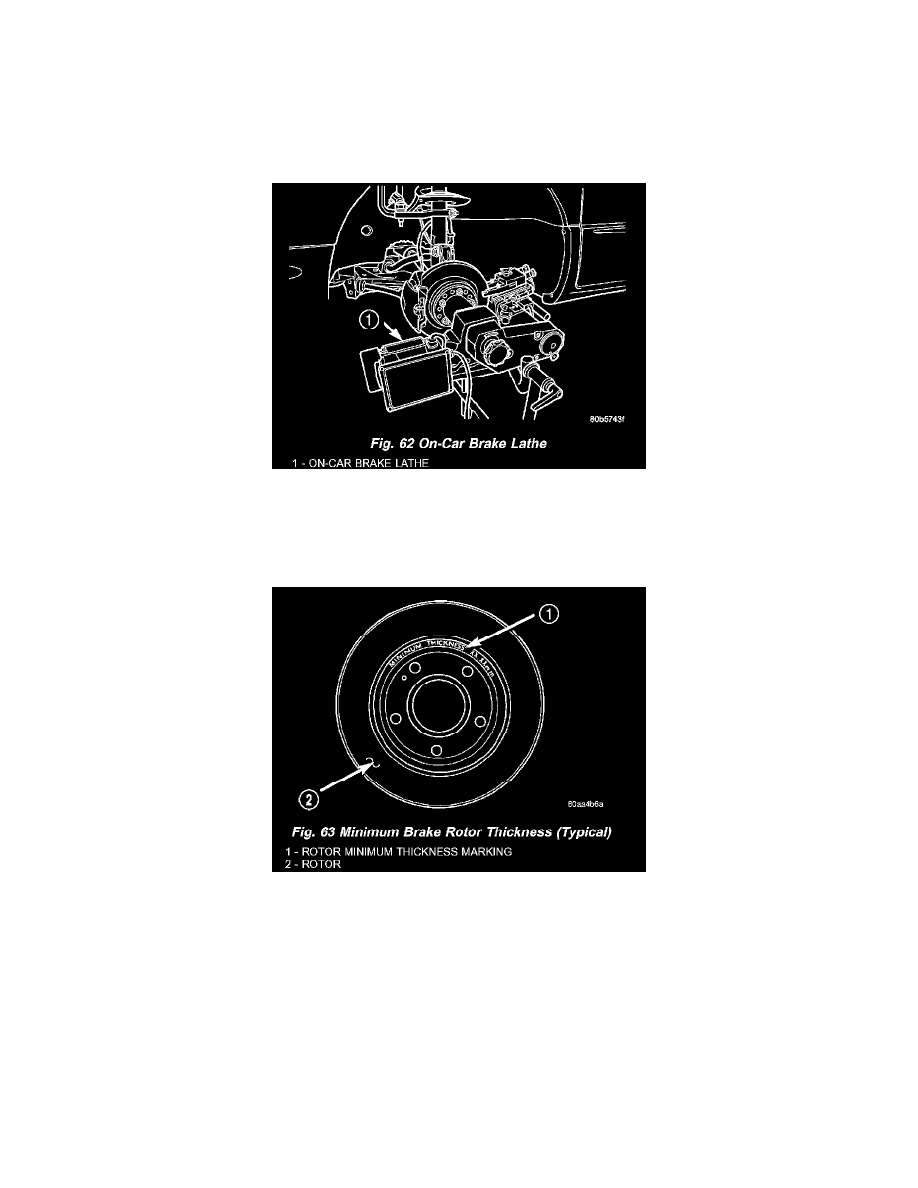

Brake Rotor/Disc: Service and Repair
Rear

BRAKE ROTOR
REMOVAL - REAR

NOTE:  Before proceeding, Refer to Service Precautions.

1) Raise and support vehicle.
2) Remove tire and wheel assembly.

NOTE:  In some cases, it may be necessary to retract caliper piston in its bore a small amount in order to provide sufficient clearance between
shoes and rotor to easily remove caliper from knuckle. This can usually be accomplished before guide pin bolts are removed, by grasping rear of
caliper and pulling outward working with guide pins, thus retracting piston. Never push on piston directly as it may get damaged.

3) Remove two caliper guide pin bolts (Fig. 66).

4) Remove caliper assembly from brake adapter by first rotating bottom of caliper away from rotor, then lifting caliper (with shoes) away from upper

adapter abutment (Fig. 67).
