Chrysler Workshop Service and Repair Manuals

Brake Caliper: Service and Repair
Rear

Brake Caliper

DISC BRAKE CALIPER - REAR
REMOVAL

NOTE:  Before proceeding, Refer to Service Precautions.

1) Disconnect and isolate battery negative cable from battery post.
2) Using a brake pedal holding tool as shown (Fig. 15), depress brake pedal past its first inch of travel and hold it in this position. Holding pedal in

this position will isolate master cylinder from hydraulic brake system and will not allow brake fluid to drain out of brake fluid reservoir while
brake lines are open.

3) Raise and support vehicle.
4) Remove wheel and tire assembly.

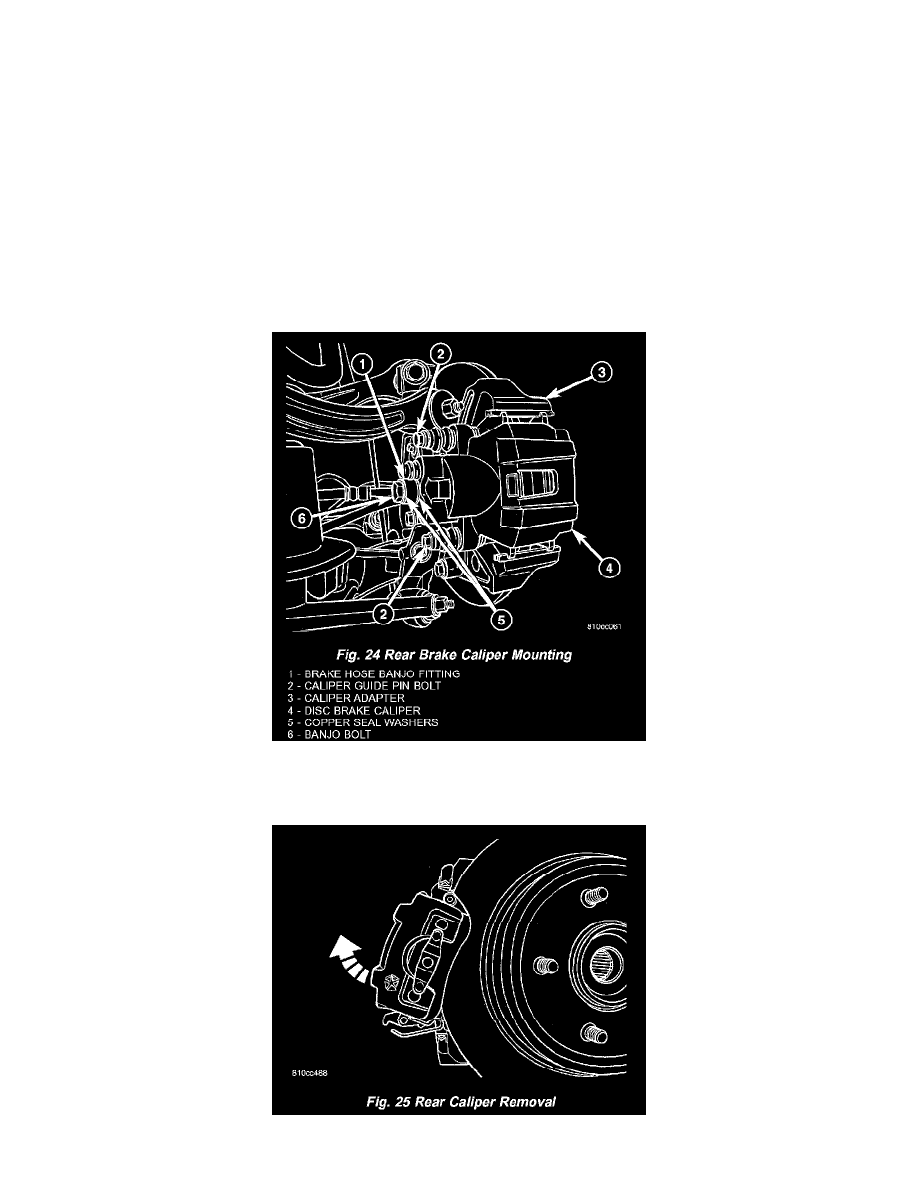

5) Remove banjo bolt connecting brake hose to caliper (Fig. 24). There are two sealing washers (one one each side of hose fitting) that will come off

when bolt is removed. Discard these washers; install new washers on installation.

6) Remove disc brake caliper guide pin bolts (Fig. 24).

7) Remove caliper assembly from brake adapter by first rotating bottom of caliper away from rotor, then lifting caliper (with shoes) away from upper
