REMOVAL

NOTE:

-

The HVAC housing must be removed from the vehicle and disassembled for service of the air inlet housing, air distribution housing and the A/C
evaporator.

-

Take the proper precautions to protect the front face of the instrument panel from cosmetic damage while performing this procedure.

1. Recover the refrigerant from the refrigerant system. Refer to:  Heating and Air Conditioning, Service and Repair, Refrigerant System

Recovery, See: Service and Repair/Procedures/Refrigerant System Recovery

2. Drain the engine cooling system.
3. Disconnect and isolate the negative battery cable.
4. Disconnect the liquid and suction lines from the A/C expansion valve.
5. Disconnect the heater hoses from the heater core.

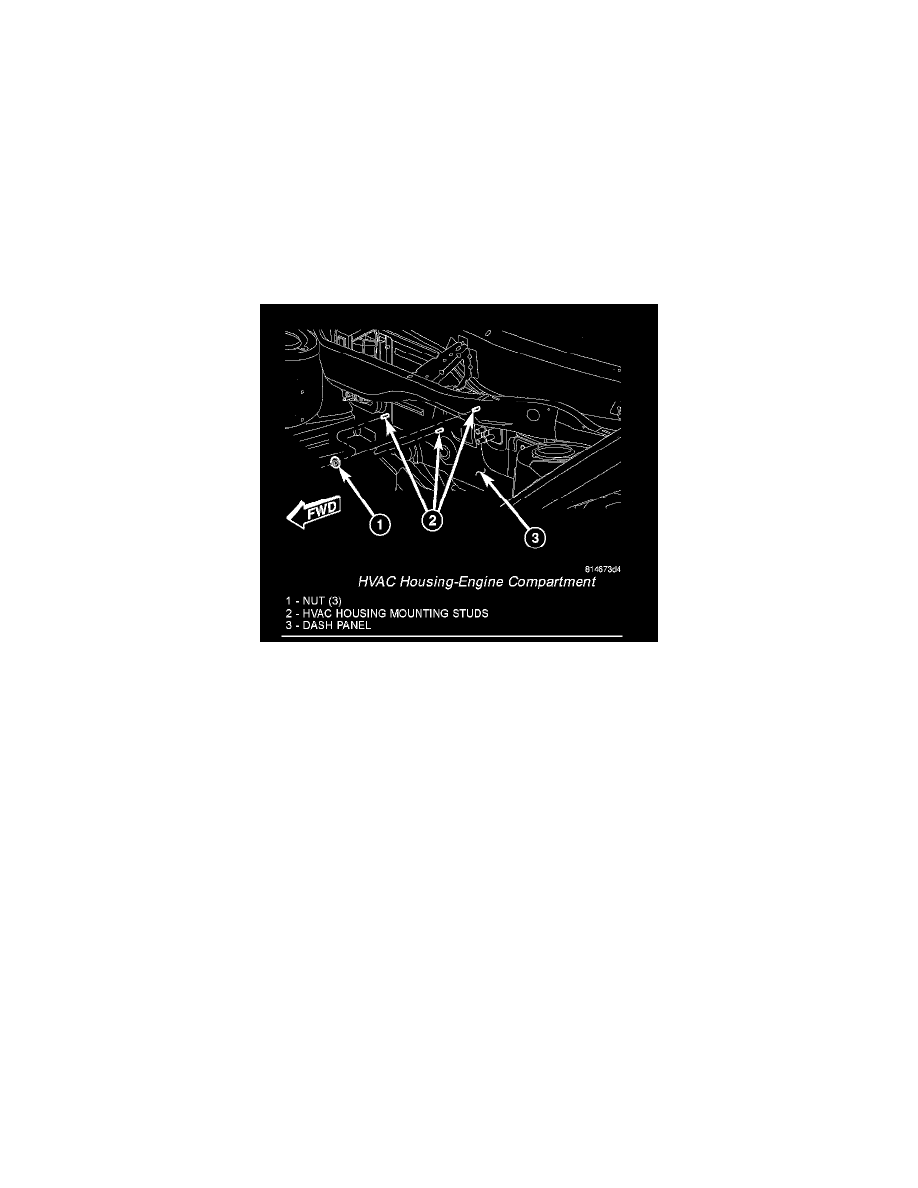

HVAC Housing-Engine Compartment

6. Remove the three nuts that secure the HVAC housing to the engine compartment side of the dash panel.
7. Remove the instrument panel from the passenger compartment. Refer to:  Body and Frame, Interior Trim, Dashboard/Instrument Panel,

Service and Repair, Instrument Panel Assembly, See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument Panel/Service and
Repair/Instrument Panel Assembly
