Engine Control Module: Service and Repair
Removal and Installation

REMOVAL

1. Disconnect the negative battery cable.
2. Raise vehicle and support.
3. Remove the left front wheel.
4. Remove the left front splash shield.

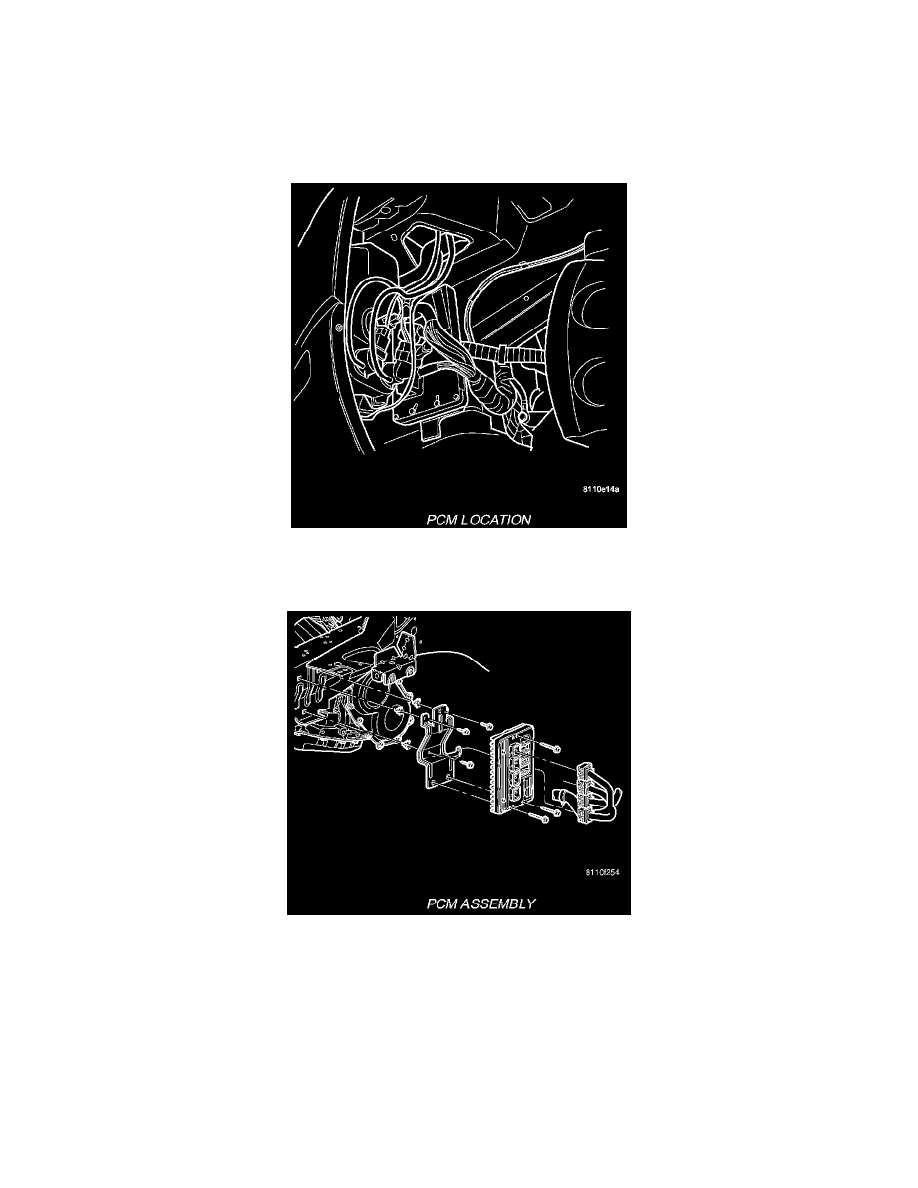

PCM Location

5. Unlock and remove the 4 connectors.

PCM Assembly

6. Remove the 3 mounting screws.
7. Remove the PCM.

INSTALLATION

1. Install the PCM.
