Module Top Alignment Pins

1. Install fuel level sending card to module.
2. Connect electrical connector for fuel level sending card.
3. Install module top to module.

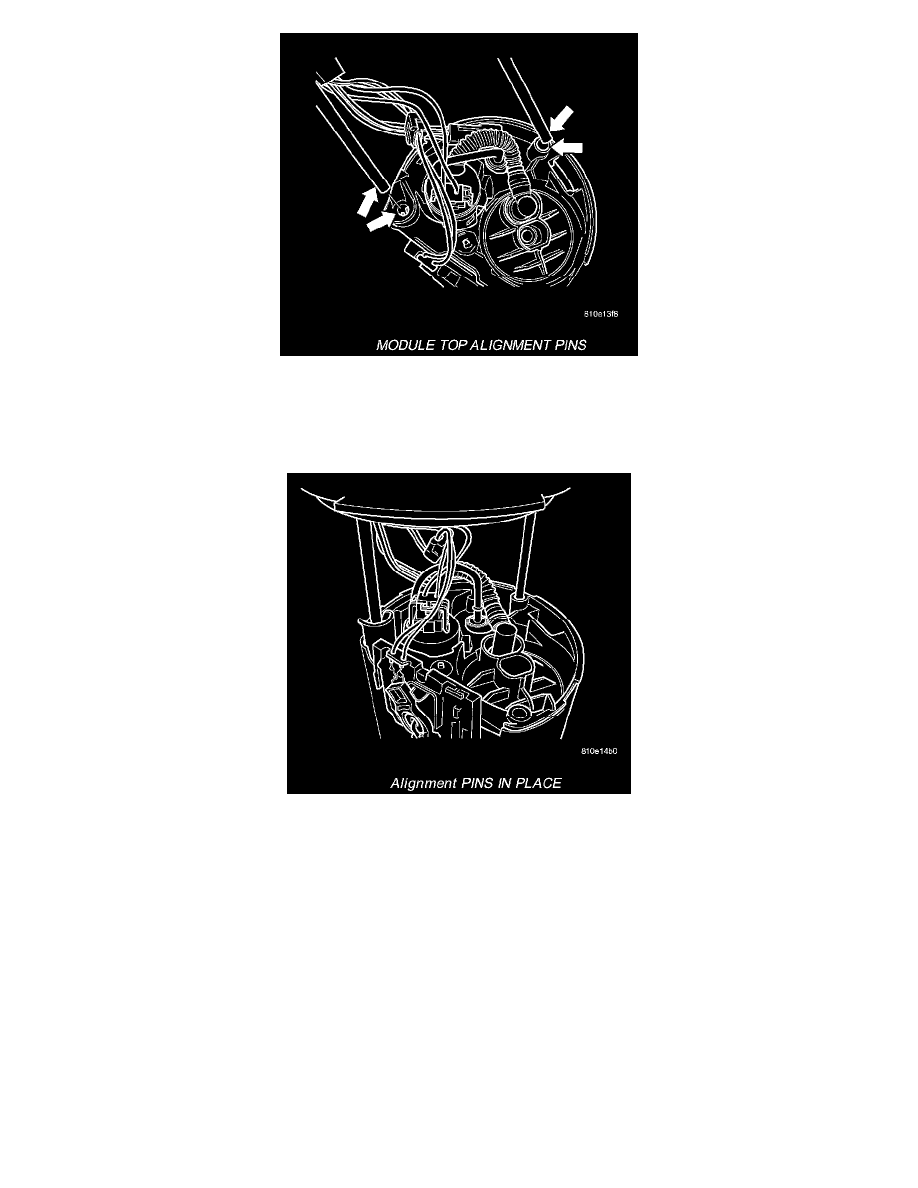

Alignment Pins In Place

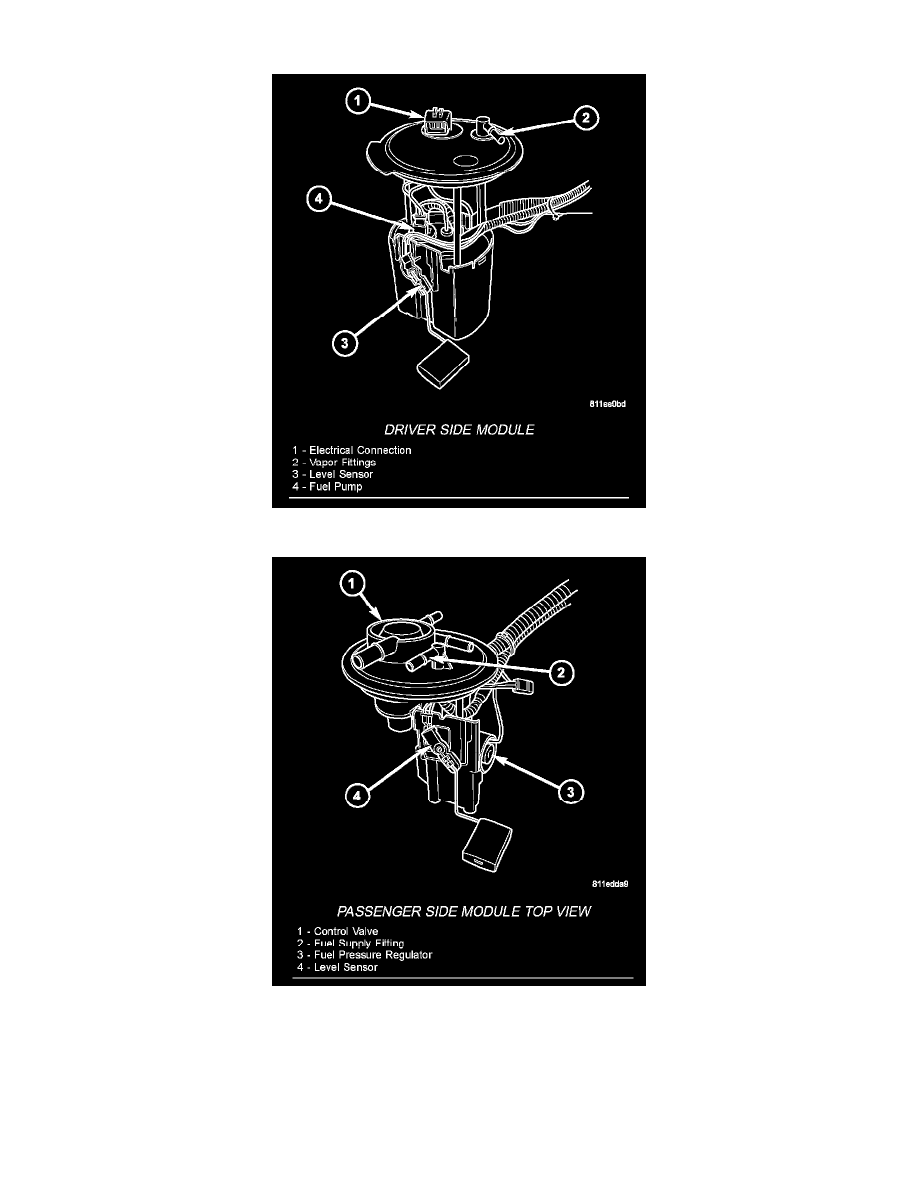

4. Install module into the tank with the level unit towards rear of tank.
5. Install a new seal onto the tank, making sure seal is properly seated in tank groove.
6. Install module lock ring.

NOTE:  Use a brass punch to Install the 1/4 turn lock ring. Make sure all 5 tabs are properly seated.

7. Connect vapor line and electrical connector.
8. Install fuel tank.
9. Connect negative battery cable.

10. Fill fuel tank. Use the scan tool to pressurize the fuel system. Check for leaks.
