Chrysler Workshop Service and Repair Manuals

Accelerator Pedal: Service and Repair

REMOVAL

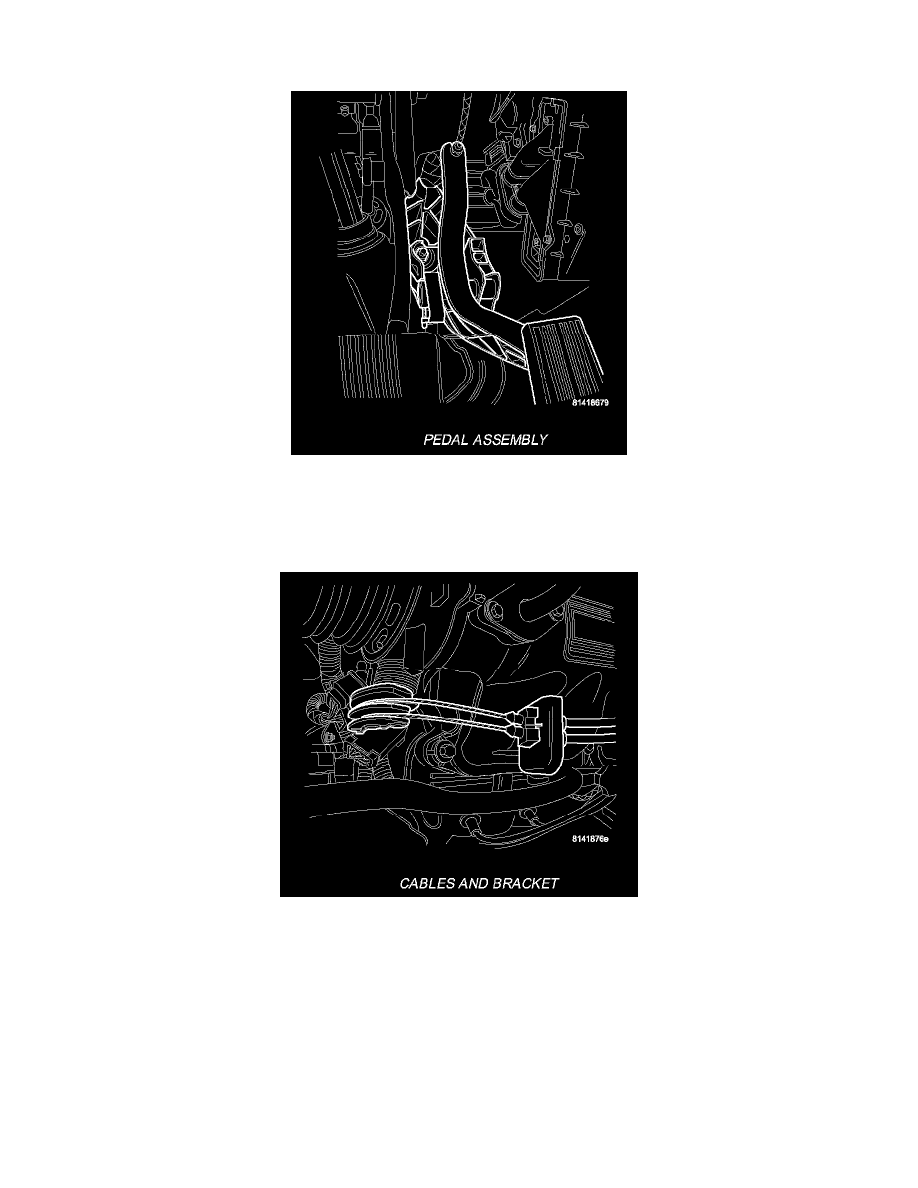

Pedal Assembly

1. The accelerator pedal is connected to the throttle body linkage by the throttle cable. The cable is protected by a plastic sheathing and is connected

to the throttle body linkage. It is connected to the upper part of the accelerator pedal arm by a plastic retainer (clip). This retainer (clip) snaps into
the top of the accelerator pedal arm. It is mounted to the dash panel with 2 studs and nuts.

Cables And Bracket

2. There are 2 cables at the throttle body, one for speed control and throttle control. Remove the throttle cable from throttle body.

CAUTION:  Be careful not to damage or kink the cable core wire (within the cable sheathing) while servicing the accelerator pedal or throttle
cable.
