Chrysler Workshop Service and Repair Manuals

Combination Switch: Description and Operation

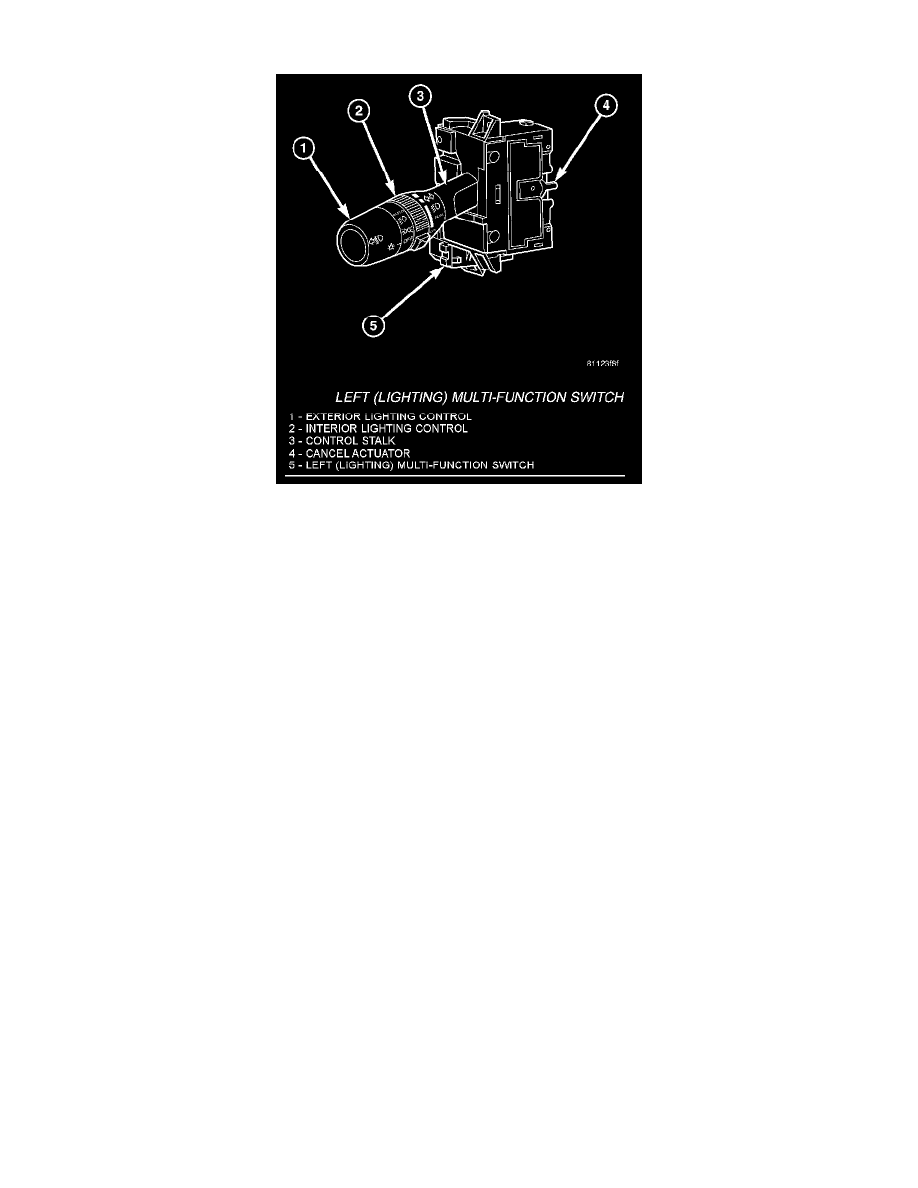

Left( Lighting)  Multi-function Switch

The left (lighting) multi-function switch is secured to the left side of the multi-function switch mounting housing at the top of the steering column, just
below the steering wheel. The only visible component of the left multi-function switch is the control stalk that extends through a dedicated opening in the
left side of the steering column shrouds. The remainder of the left multi-function switch is concealed beneath the steering column shrouds. The switch is
secured to the multi-function switch mounting housing near the top of the steering column by two screws.

The control stalk has a control knob on its end with a knurled face to allow it to be easily rotated. Just below the control knob is a knurled control sleeve.
The left multi-function switch is the primary control for the interior and exterior lighting systems, and contains switches and circuitry to provide signals
to the Body Control Module (BCM).

The left (lighting) multi-function switch cannot be adjusted or repaired. If any function of the switch is faulty, or if the switch is damaged, the entire
switch unit must be replaced.

A single connector with eleven terminal pins is located on the back of the switch housing and connects the switch to the vehicle electrical system. The
left multi-function switch supports the following exterior lighting functions:

-

Auto Headlamps

-

Front Fog Lamps

-

Headlamps

-

Headlamp Beam Selection

-

Headlamp Optical Horn

-

Park Lamps

-

Turn Signal Control

The left multi-function switch also supports the following interior lighting functions:

-

Panel Lamps Dimming

-

Interior Lamps Defeat

-

Interior Lamps On

-

Parade Mode

The left multi-function switch uses a combination of resistor multiplexed and conventionally switched outputs to control the many functions and features
it provides using a minimal number of hard wired circuits. The switch is grounded to the chassis. The left multi-function switch operates to control the
many exterior lighting functions and features it provides:

-

Auto Headlamps - The automatic headlamps feature is provided by the Body Control Module (BCM), which monitors an input from a photodiode
sensor located in the Electrochromatic Mirror (ECM) to detect ambient light levels whenever the ignition switch is in the ON position. Based upon
the multiplexed input from the left multi-function switch and the input of the photodiode sensor, the BCM provides a message to the IPM to
illuminate or extinguish all exterior lighting.

-

Front Fog Lamps - The Body Control Module (BCM) monitors the left multi-function switch then, based upon that switched ground input,
