Windshield Washer Pump: Service and Repair

REMOVAL

1. Open hood, disconnect and isolate the battery negative cable.
2. Hoist vehicle.
3. Turn the front of the left wheel inward.
4. Loosen inner splash shield enough to gain access to the washer reservoir.
5. Disconnect the electrical connector to the washer pump motor.
6. Disconnect the washer hose to the washer pump.

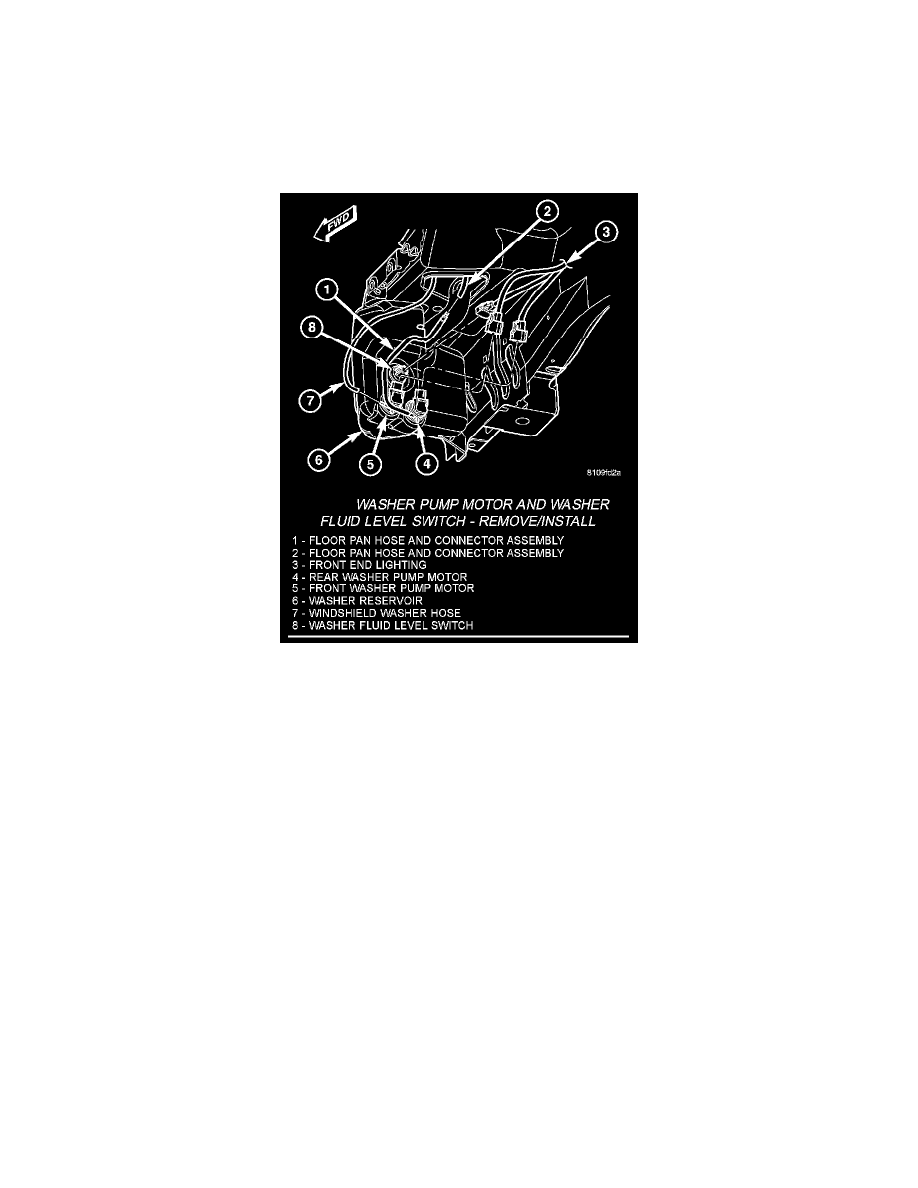

Washer Pump Motor And Washer Fluid Level Switch - Remove/Install

7. Pull the washer pump motor from the reservoir.

NOTE:  Make sure to use a new grommet when installing a new pump, or even reinstalling the old pump back into the reservoir.

INSTALLATION

NOTE:  Make sure to use a new grommet when installing a new pump, or even reinstalling the old pump back into the reservoir.

1. With new grommet installed, position the washer pump motor in grommet and firmly snap into place.
2. Connect the washer pump motor electrical connector.
3. Connect the washer hose to the washer pump motor.
4. Install inner splash shield.
5. Lower vehicle from hoist.
6. Connect the battery negative cable.
7. Top off washer fluid reservoir.
8. Close hood.
9. Verify vehicle and system operation.
