Chrysler Workshop Service and Repair Manuals

Brake Caliper: Service and Repair
Front

Brake Caliper

DISC BRAKE CALIPER -FRONT
REMOVAL

NOTE:  Before proceeding refer to Service Precautions.

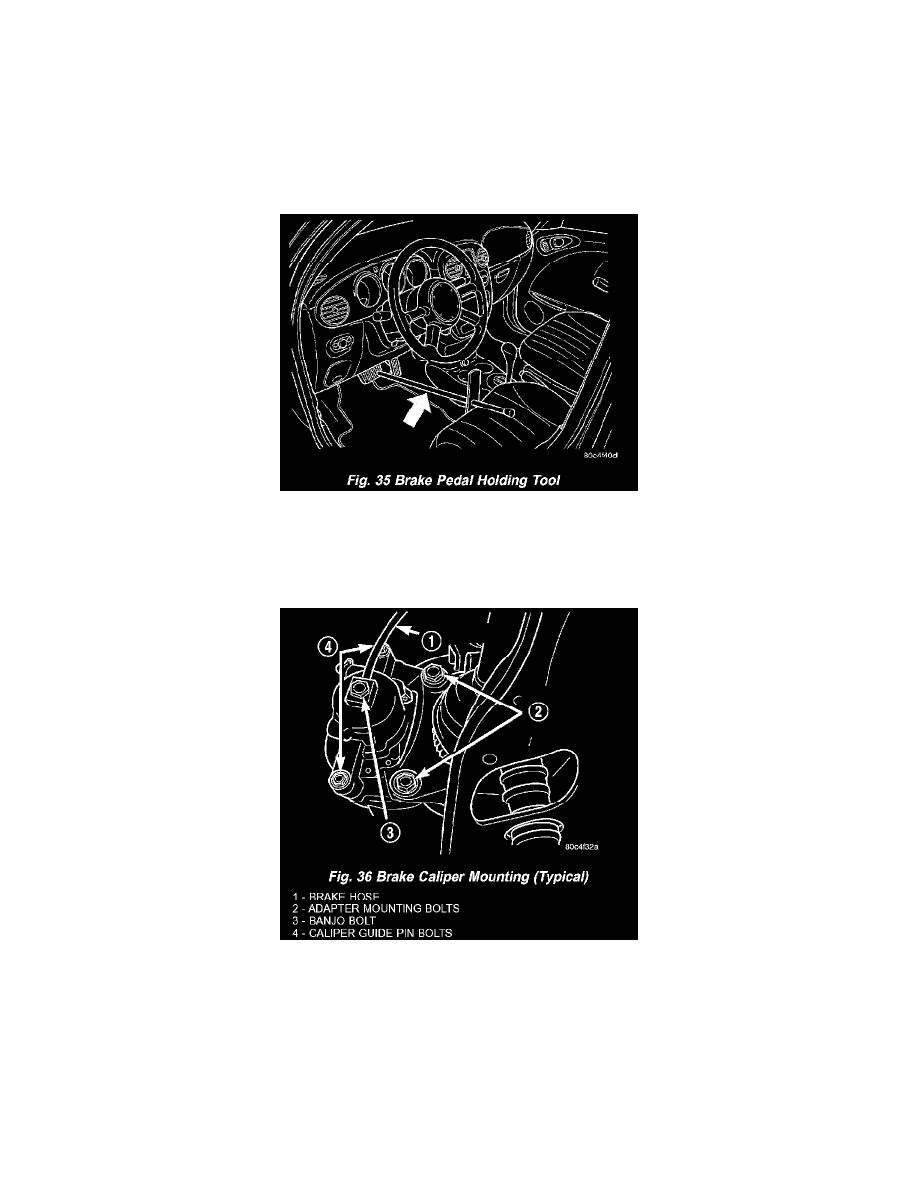

1. Using a brake pedal holding tool as shown (Fig. 35), depress the brake pedal past its first one inch of travel and hold it in this position. This will

isolate the master cylinder from the brake hydraulic system and will not allow the brake fluid to drain out of the master cylinder reservoir when the
lines are opened.

2. Raise the vehicle.
3. Remove the front tire and wheel assembly.

4. Remove the banjo bolt connecting the brake hose to the brake caliper (Fig. 36). There are two washers (one on each side of the flex hose fitting)

that will come off with the banjo bolt. Discard the washers.

5. Remove the two brake caliper guide pin bolts (Fig. 36).
6. Remove the disc brake caliper from the disc brake adapter.

DISASSEMBLY

NOTE:  Before disassembling the brake caliper, remove it from the vehicle.

NOTE:  Before disassembling the brake caliper, clean and inspect it.
