Chrysler Workshop Service and Repair Manuals

Heater Core: Service and Repair

REMOVAL

WARNING:

-

ON VEHICLES EQUIPPED WITH AIRBAGS, DISABLE THE AIRBAG SYSTEM BEFORE ATTEMPTING ANY STEERING
WHEEL, STEERING COLUMN, OR INSTRUMENT PANEL COMPONENT DIAGNOSIS OR SERVICE. DISCONNECT AND
ISOLATE THE BATTERY NEGATIVE (GROUND) CABLE, THEN WAIT TWO MINUTES FOR THE AIRBAG SYSTEM
CAPACITOR TO DISCHARGE BEFORE PERFORMING FURTHER DIAGNOSIS OR SERVICE. THIS IS THE ONLY SURE WAY
TO DISABLE THE AIR-BAG SYSTEM. FAILURE TO TAKE THE PROPER PRECAUTIONS COULD RESULT IN AN
ACCIDENTAL AIRBAG DEPLOYMENT AND POSSIBLE PERSONAL INJURY OR DEATH.

-

REVIEW SAFETY PRECAUTIONS AND WARNINGS BEFORE PERFORMING THIS PROCEDURE. FAILURE TO FOLLOW THE
WARNINGS AND CAUTIONS COULD RESULT IN POSSIBLE PERSONAL INJURY OR DEATH.

1. Remove the HVAC housing.
2. Disassemble the HVAC housing to access the heater core.

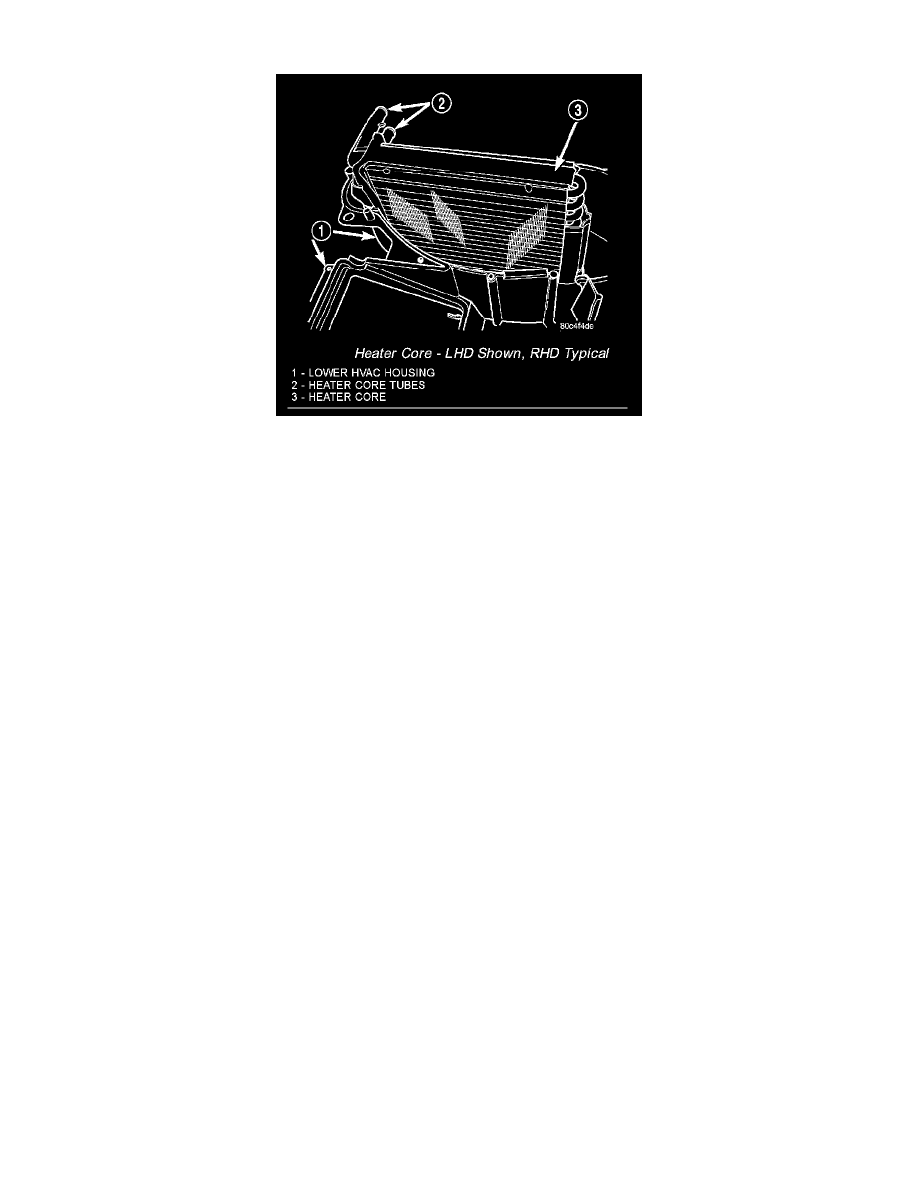

Lower HVAC Housing - LHD Shown, RHD Typical

3. Lift the heater core out of the lower half of the HVAC housing.

INSTALLATION

1. Install the heater core into the bottom half of the HVAC housing.
2. Assemble the HVAC housing.

NOTE:  If the heater core is being replaced, flush the cooling system.

3. Install the HVAC housing.
