Chrysler Workshop Service and Repair Manuals

Trailing Arm Bushing: Service and Repair

AXLE PIVOT BUSHING

REMOVAL

NOTE:  Before proceeding, Refer to Service Precautions.

1. Raise the vehicle.
2. Remove both rear tire and wheel assemblies from the vehicle.
3. Remove the bolts securing the rear brake flex hoses (and wheel speed sensor cable on ABS models) to the vehicle body immediately behind the

axle trailing arm forward brackets.

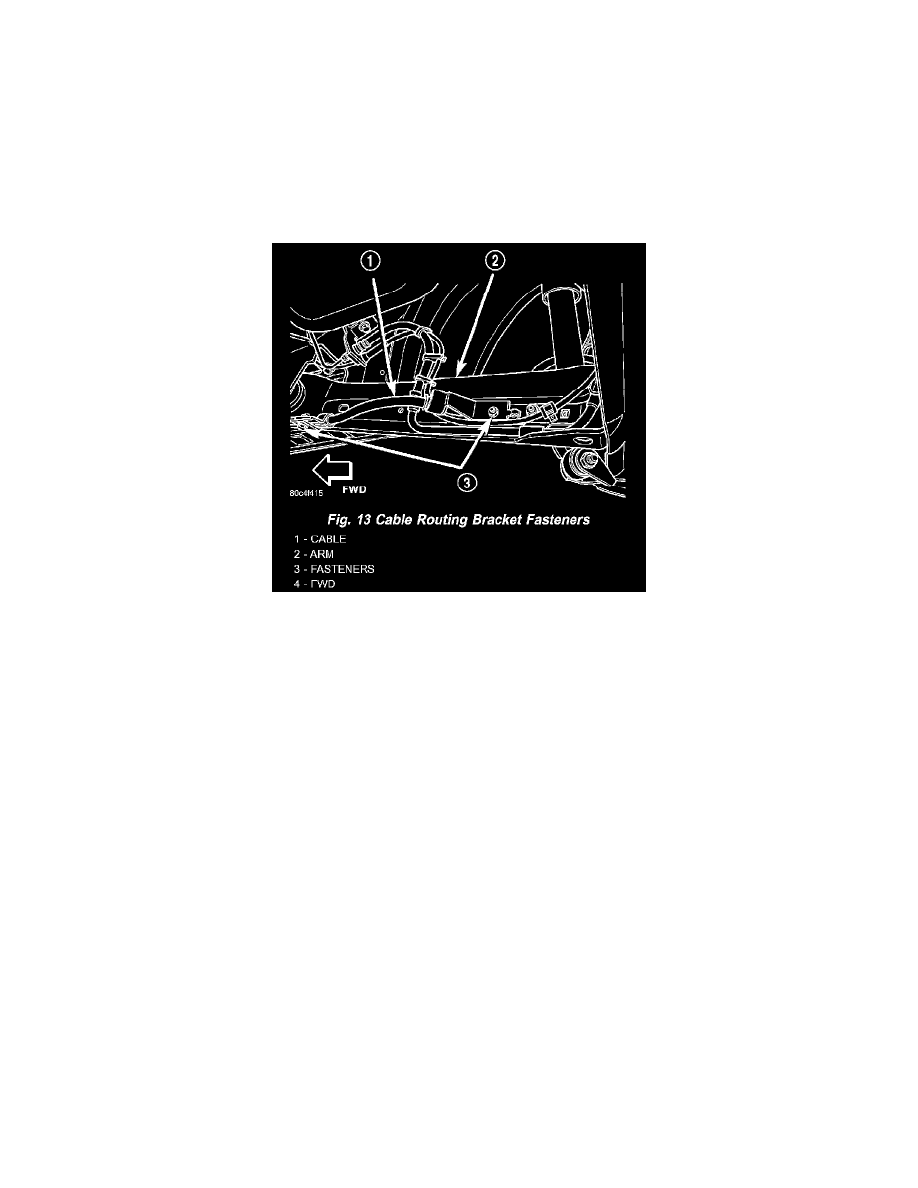

4. Remove the two bolts on each axle trailing arm securing the parking brake cables and routing brackets to the arm.
5. Move the parking brake cables from their mounting positions away from the bottom of the trailing arm pivot bushing and the forward bracket.
