Chrysler Workshop Service and Repair Manuals

Vacuum Brake Booster: Service and Repair
Removal

PROCEDURE

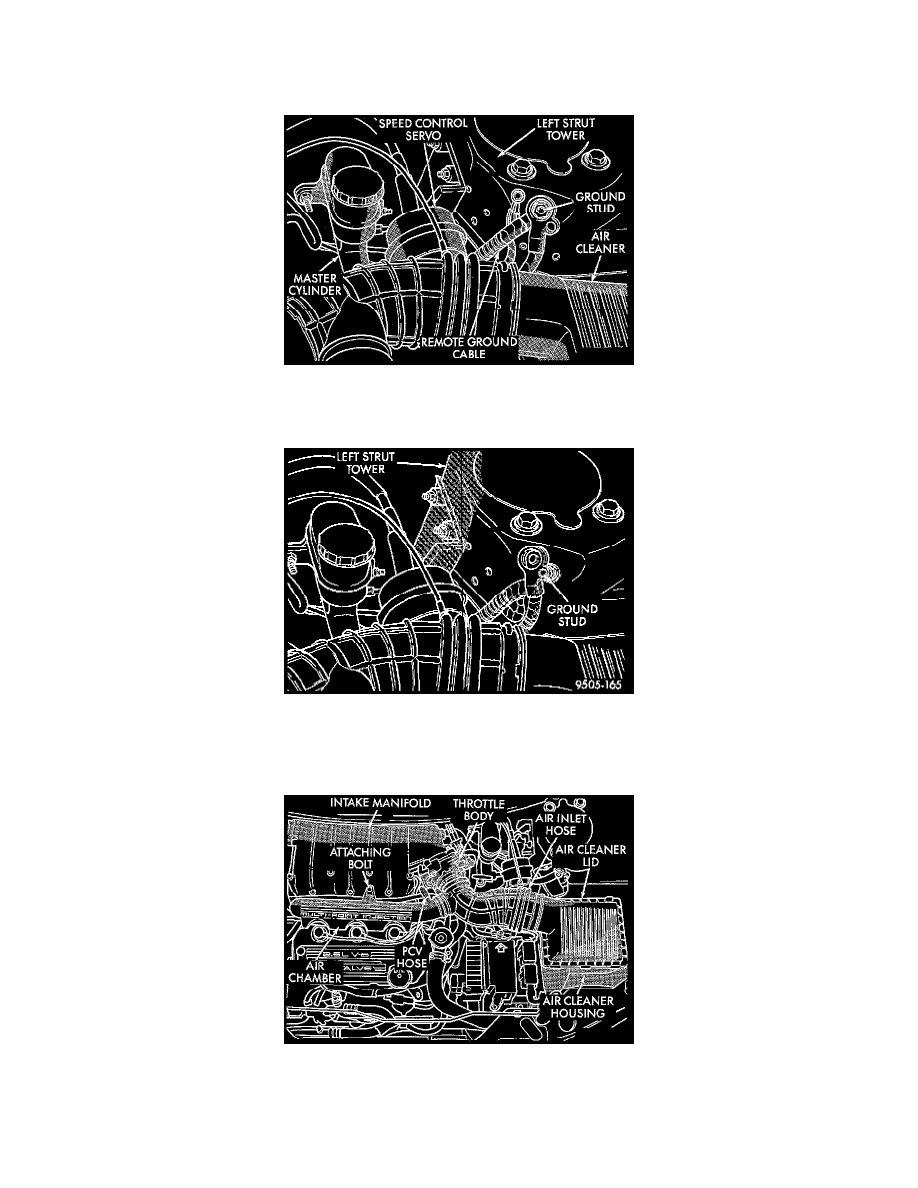

Ground Cable Attachment At Strut Tower

1. Remove the remote ground cable from the ground stud located on the left shock tower.

Correctly Isolated Remote Ground Cable

2. Correctly isolate remote ground cable when servicing vehicle by installing the ground cable insulator on the strut tower ground stud as shown. This

will prevent accidental grounding of the remote ground cable.

Engine Air Intake System Components

3. Remove the Positive Crankcase Ventilation PCV hose from the air chamber located on the front of the intake manifold. Remove bolt attaching the

air chamber to the intake manifold. Then unlatch lid of air cleaner from air cleaner housing and loosen clamp attaching air inlet hose to throttle
body. Remove the air cleaner lid, air inlet hose and air chamber as an assembly from the engine.
