Chrysler Workshop Service and Repair Manuals

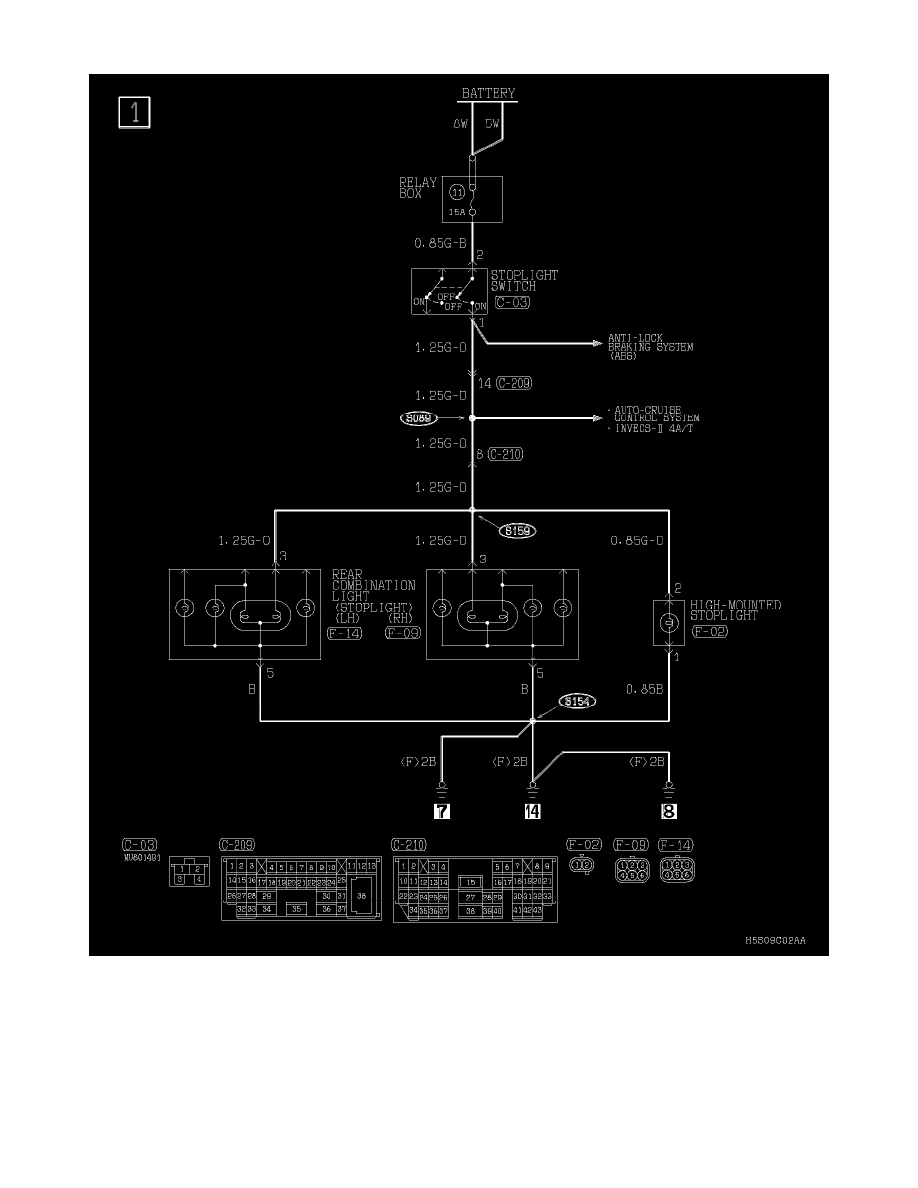

Brake Lamp: Electrical Diagrams

Stoplight

Connector/Component Locations:  The locations of connectors and components referred to within these diagrams can be found via the connector
number at Vehicle Connector Locations.  See: Locations/Connector Locations  See: Locations/Connector Locations

Splice Locations:  The locations of Splices referred to within these diagrams can be found via the Splice number at Vehicle Splice Locations.  See:
Locations/Splice Locations

Ground Locations:  The locations of grounds referred to within these diagrams can be found via the ground number at Vehicle Ground Locations.  See:
Locations/Ground Locations
