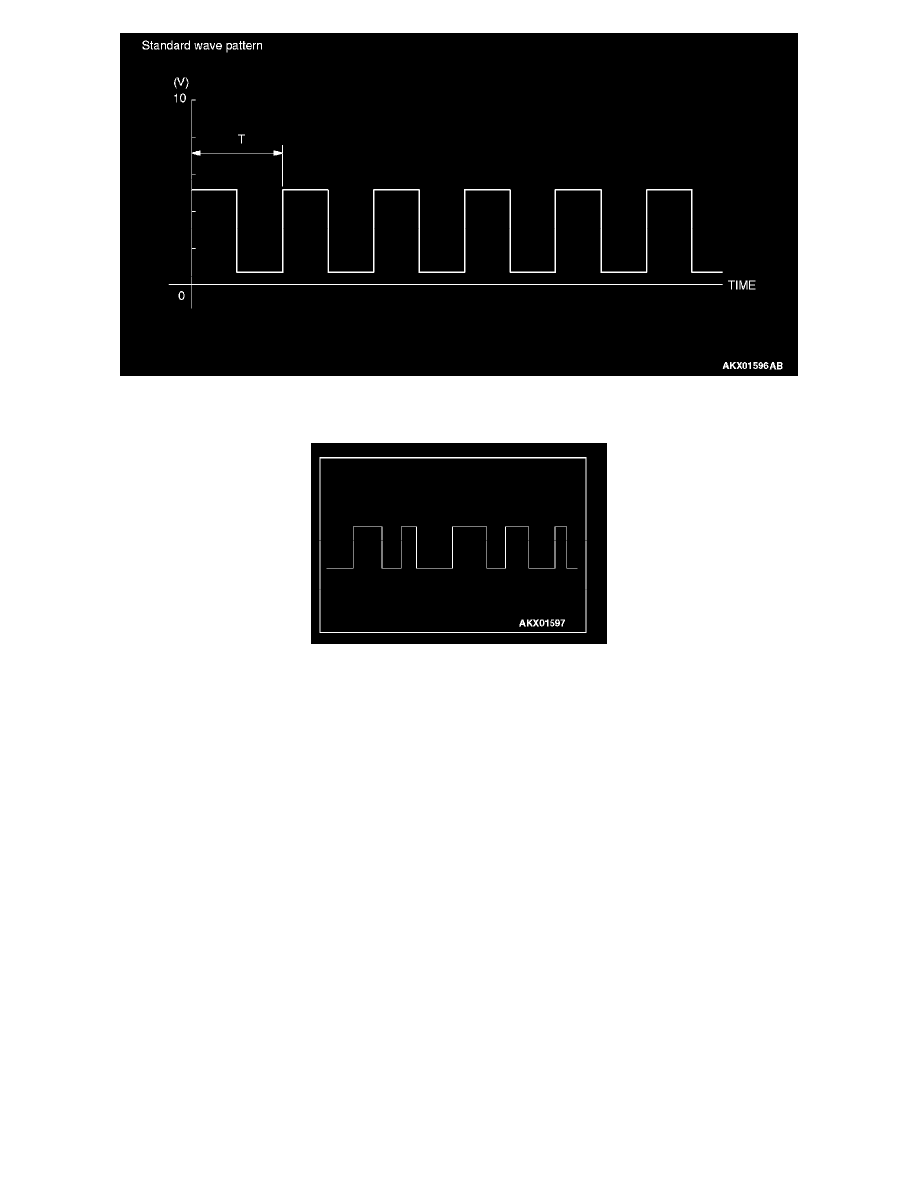

Wave Pattern Observation Points

1. Check that cycle time T becomes shorter and the frequency increases when the engine speed is increased.

Examples of Abnormal Wave Patterns
Example 1

-

Cause of problem Sensor interface malfunction.

-

Wave pattern characteristics Rectangular wave pattern is output even when the engine is not started.

Example 2

-

Cause of problem Damaged rectifier or vortex generation column.

-

Wave pattern characteristics Unstable wave pattern with non-uniform frequency. An  ignition leak will distort the wave pattern temporarily, even if
the volume airflow sensor is normal.
