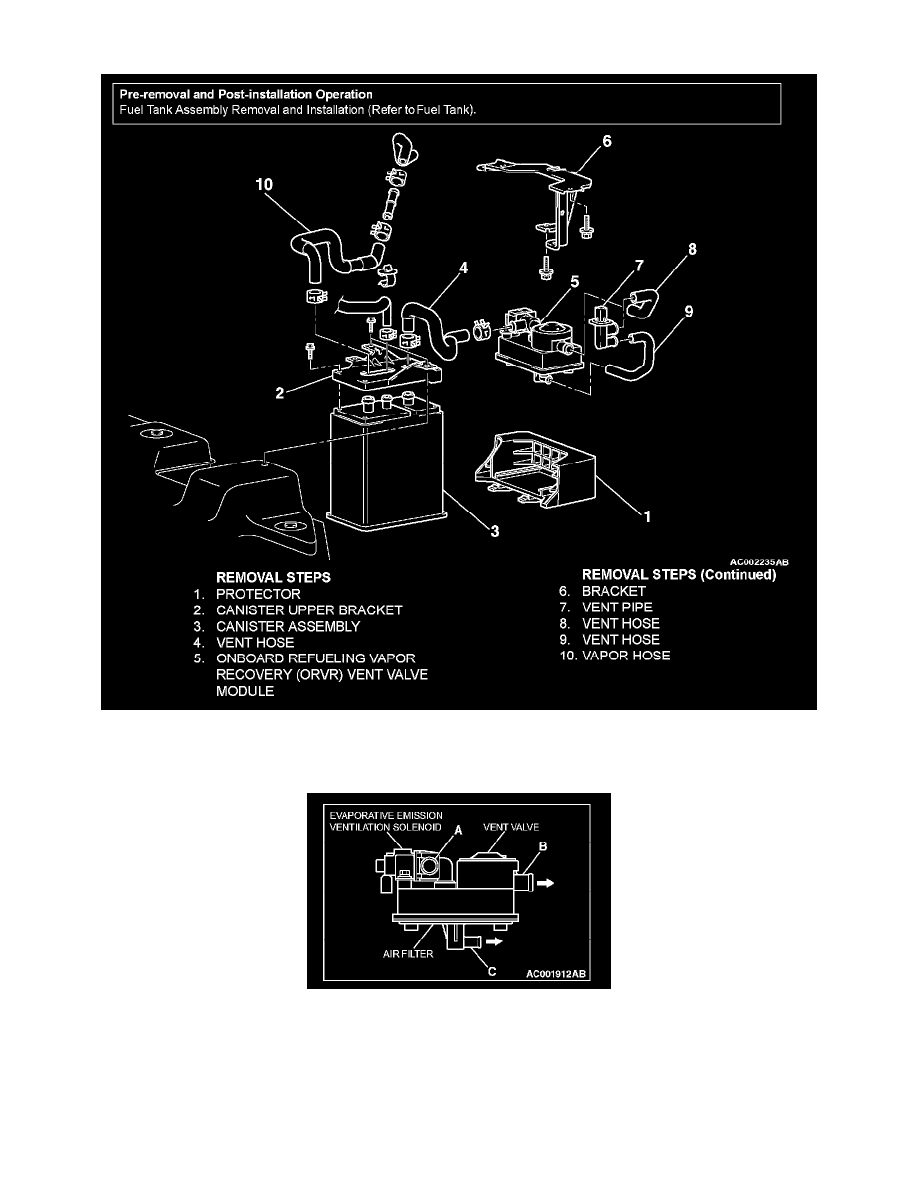

2.  Connect a hand vacuum pump to nipple (A) of the over vent valve module.
3.  With air flow through nipple (C) obstructed, apply a vacuum and check that the vacuum is maintained.

4.  Check air tightness, by applying a vacuum with voltage applied directly from the battery to the over vent valve module and without applying

voltage.

BATTERY VOLTAGENORMAL CONDITION
Applied

Vacuum maintained

Not applied

Vacuum leaks
