Oxygen Sensor: Testing and Inspection

HEATED OXYGEN SENSOR CHECK

Required Special Tools:

-

MB991502: Scan Tool (MUT-II)

-

MD998464: Test Harness

-

MB991316: Test Harness

-

MB991658: Test Harness Set

<Right bank and left bank heated oxygen sensor (front)>

1. Use scan tool MB991502, observe HO2S reading. If values  are unsatisfactory, or if the scan tool is not available, use the following procedure:

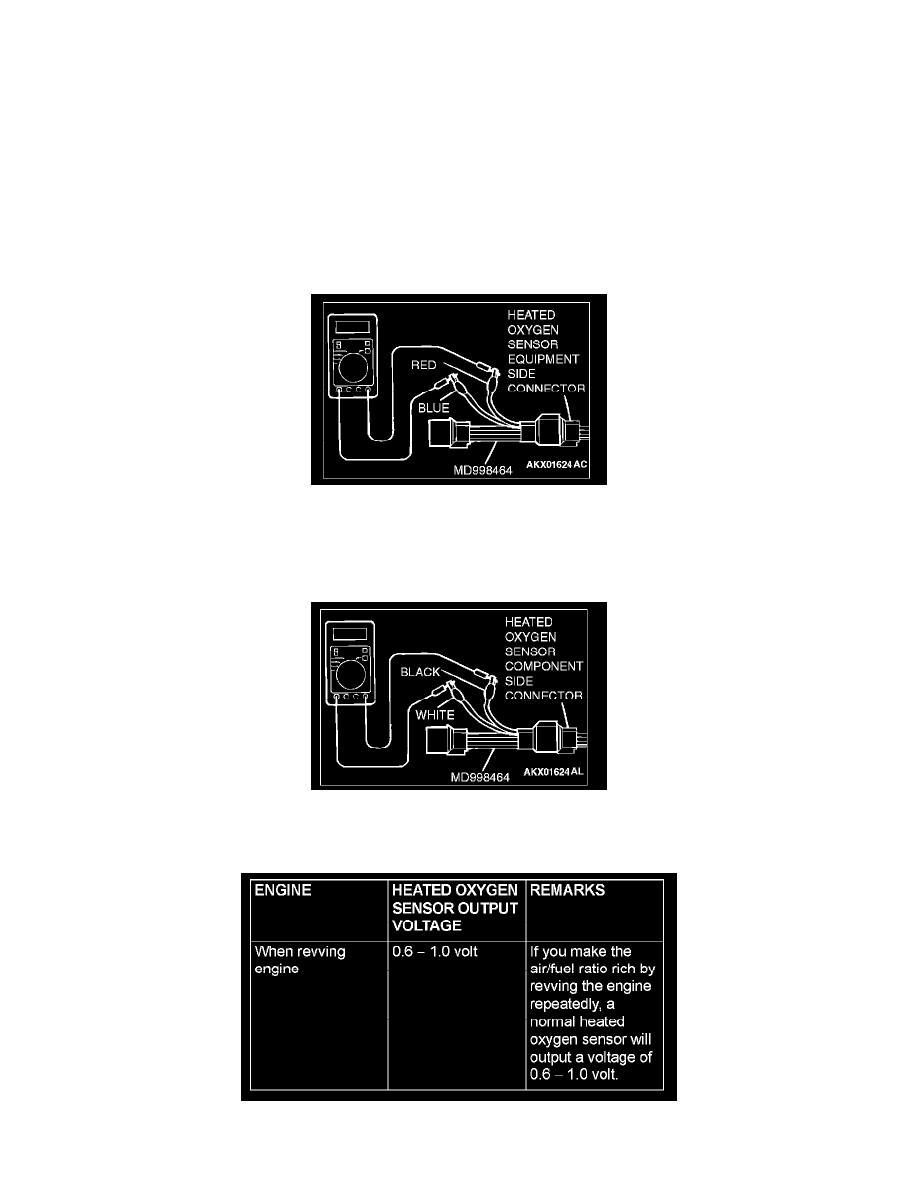

1. Disconnect the heated oxygen sensor connector and connect special tool MD998464 to the connector on the heated oxygen sensor side.

2. Make sure that there is continuity [4.5 - 8.0 ohms at 20° C (68° F)] between terminal No. 1 (red clip of special tool) and terminal No. 3 (blue

clip of special tool) on the heated oxygen sensor connector.

3. If there is no continuity, replace the heated oxygen sensor.
4. Warm up the engine until engine coolant is 80° C (176° F) or higher.
5. Perform a tracing for 5 minutes or more with the engine speed of 4,500 r/min.

6

Connect a digital voltage meter between terminal No. 2 (black clip) and terminal No. 4 (white clip).

2. While repeatedly revving the engine, measure the heated oxygen sensor output voltage.

Standard value:
